Creator推出OFM0808-A 光纖矩陣切換器

來源:投影時代 更新日期:2008-07-22 作者:飄飄

    近日,廣州Creator快捷推出一款MATRIX OFM0808-A 光纖矩陣切換器。OFM0808-A是一款采用光纖傳輸,支持8路音視頻信號輸入/輸出的音視頻矩陣切換器?蓪⑤斎8路光纖信號同步或異步快速切換一路或多路通道輸出。

Creator快捷MATRIX OFM0808-A 光纖矩陣切換器

Creator快捷MATRIX OFM0808-A 光纖矩陣切換器

OFM0808-A產品特性:

·支持8路光纖信號輸入,8路光纖信號輸出。
·光纖輸入。輸出接口采用多模LC型接口。
·光?刹鍝,用戶可根據需要,更換光模。
·音頻型號類型有;立體聲、平衡或非平衡接法。
·視頻帶寬:165MHz,數字接口帶寬:1.65GHz。
·提供獨立的光纖和音頻平衡/非平衡輸入,輸出端子。
·每路光纖分量信號和音頻信號單獨傳輸,單獨切換,使信號傳輸衰減降至最低,圖象和聲音信號能高保真輸出。
·帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能,支持輸入信號狀態監測,能實時監測和顯示當前各輸入通道是否有有效的信號接入。
·具備RS232通訊接口,可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

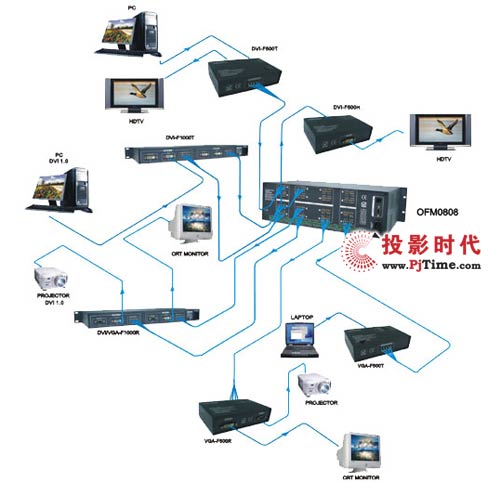

系統連接圖

Creator推出OFM0808-A 光纖矩陣切換器

技術參數

光纖
  中 心 波 850nm
  帶       165MHz,全數字
  最大支持分辨: 1600X1200@60
  相對噪聲強度: 116 DB/Hz
  回 波 損 ≤ 10dB
  最大傳輸廷時: 5nS(±1nS)
  切 換 速 200ns(最長時間)
  信 號 類 符合IEEE802.3z中1000BASE_LX光連接規范信號

光纖輸入
  接         口  多模LC型接口
  光  纖      850nm Multi Mode
  光接收靈敏度    - 23dBm平均光功率@850nm
  輸入光調制幅度  ≤ 15μW
  建議最大輸入距離: 小于300米,在1600X1200@60時(推薦使用認證過的光纖專用線材)

光纖輸出
  接            多模LC型接口
  光  纖  類    850nm Multi Mode
  發  射  功    : -9.5 ~ -3dBm平均光功率@850nm
  輸出光調制幅度  180μW
  建議最大輸出距離: 小于300米,在1600X1200@60時(推薦使用認證過的光纖專用線材)

音頻信號
  輸入/輸出接口  5位3.8mm帶栓螺絲接口
  增           益: 0dB
  頻   率    應: 20Hz ~ 20kHz,
  總諧波失真+噪聲: 0.03%@1kHz(額定電壓下)
  信 (S/N) > 90dB
  立體聲分離度   > 80dB@1kHz
  共態抑制比(CMRR): > 75dB@20Hz
  信  號  類  立體聲,平衡或非平衡接法
  阻          輸入:>10kΩ(平衡或/非平衡接法)
                      輸出:50Ω(非平衡接法),100Ω(平衡接法)
  最大輸入電平   : ±19.5dBu,(平衡或/非平衡接法)
  增  益  誤  ±0.1dB
  最大輸出電平   : +19.5dBu,(平衡或/非平衡接法)

控制種類
  串行控制接口
  RS-232,9-針母 D型 接口
  波特率與協議  波特率:9600,數據位:8位,停止位:1,無奇偶校驗位
  串行控制口結構: 2=TX,3=RX,5=GND
  以太網控制接口: RJ-45母接口(可選控制接口配件)
  以太網控制協議: TCP/IP
  以太網控制速率: 自適應該10M或100M,全雙工或半雙工
  控 制 程 序   《SWITCH 2.0》

規格
  電         源:
100VAC~240VAC,50/60 Hz國際自適應電源
  溫          度: 儲存、使用溫度:-20º ~ +70ºC
  濕          度: 儲存、使用濕度:10% ~ 90%
  機箱尺寸(mm): 480(L)X260(W)X133(H)
  產  品  重  量: 4.5kg
  平均故障間隔時間: 30,000小時
  質          保: 1年免費保修,終生維護

欲了解更多快捷Creator音視頻產品信息,請點擊http://www.creator.com.cn/
