U-DTV 可升級數字電視：長虹 LDTV42700U

    從平板電視剛剛興起到如今漸入普及，“數字高清”這一口號似乎已經喊了很多年，但真正看到高清卻顯得十分遙遠，原因就在于沒有視頻源。盡管高清液晶電視，已經能夠達到1080P點對點逐行顯示，可傳統有線信號依然是模擬的。這就好比我們擁有一輛寶馬汽車，卻只安裝了一臺奧拓的發動機，極大限制整體性能發揮。或許你會說，從網絡中可以下載到高清影片。不過仔細想想，下載和存儲這些影片需要大量硬盤空間不說，如何在大屏幕全高清電視上播放也是件麻煩事。發燒友們當然能夠搞定，對于普通老百姓來說，就不那么容易了。因此，盡管“數字高清”喊的響亮，然而高清電視始終處于“巧婦難為無米之炊”的境地。

    隨著奧運的臨近，國家也在大力推廣數字電視/廣播信號，這為高清電視提供了新契機。不僅有線高清線路開始鋪設，無線數字高清信號也乘風而來，一時間有線數字電視（DVB-C）、地面數字電視（DTMB）、衛星數字電視（DVB-S）、網絡數字電視（IPTV）接踵而至。解決了信號問題，新的成本難題又擺到消費者和廠家之間：機頂盒。機頂盒雖多為贈送，但每年收視費并不便宜。況且各地標準并不統一，廠商在生產時難以規模化，不能體現成本優勢，帶機頂盒的普通電視一體機也遇到這個問題。長虹正是看到這些難題，針對我國數字電視市場標準多、成本高和推廣有難度，提出“U-DTV 可升級數字電視”概念。率先迎來長虹首款U-DTV數字可升級電視產品——LDTV42700U，并對其進行詳細的測試與剖析。

    與普通數字電視一體機不同，針對數字電視標準各地“風土人情”，長虹 LDTV42700U可以配備多種“數字功能模塊”，這就是“U-DTV 可升級數字電視”。數字功能模塊不僅能夠根據各地信號標準來選擇使用，也可以通過軟件升級來實現更多功能。即使將來新標準出臺使用，也只需要更換或升級模塊，就能實現全面兼容。

    長虹“U-DTV 可升級數字電視系統”是一個全新的多贏理念，綜合來講：廣電無需再免費贈送機頂盒；制造商只需按區域開發不同的DVB-C模塊；消費者也可以放心購買U-DTV，并按照自己的需求在合適的實際增添新的功能。這樣一來減少運營商的成本負擔，二來便于一體機大規模生產降低成本，不會因各地機頂盒模塊不同而無法大批生產。再者，對于消費者也十分有利，只需根據當地數字信號選擇模塊，并且模塊還能夠實現升級。不必擔心未來數字信號發生變化，再花大價錢更換機頂盒。

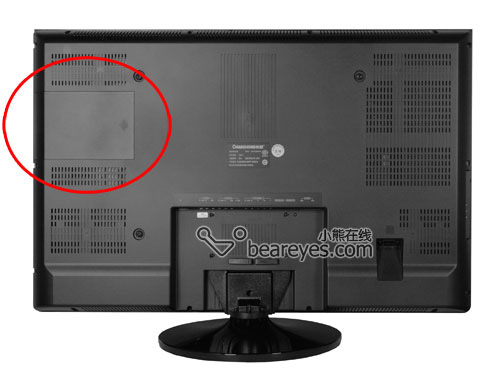

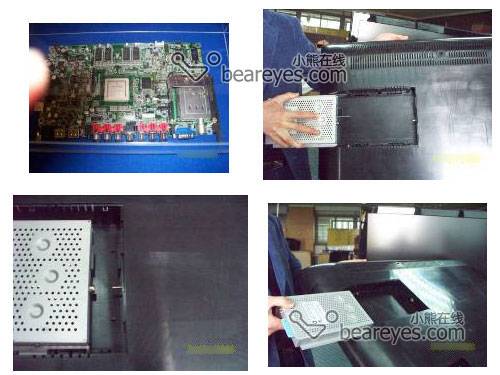

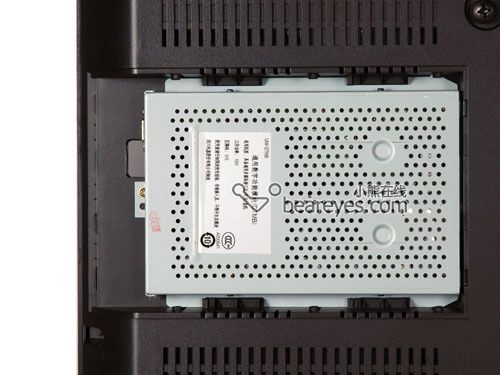

機身背部安裝的DTMB通用數字功能模塊

    長虹LDTV42700U在機身本后，巧妙的安裝有DTMB通用數字功能模塊，即免去外置機頂盒，又很好的與電視融為一體，不會顯得突兀。與以往內置機頂盒模塊不同，由于是標準模塊化設計，廠家可以針對不同的市場，定量配置不同標準模塊，不僅經濟而且方便。

    當然，歸根結底長虹LDTV42700U還是一臺電視機，顯示性能應為第一位。LDTV42700U從型號上看可以拆分為：LDTV分解開來是LCD Digital TV，42寸700系列電視，最后的“U”應該有U-DTV或更新的意思。串聯起來就是，具備更新升級能力的42寸 Digital數字液晶電視一體機（送測的這臺LDTV42700U電視，安裝為DTMB模塊）。關于DTMB部分我們會在下面單獨進行介紹，42寸Full HD全高清顯示，則彰顯LDTV42700U的不俗性能。Full HD全高清顯示，為數字高清影像播放構建契機，同時也是1080P視頻播放、3D游戲、XBOX360/PS3游戲主機等高清設備發揮的平臺。

模塊化設計：U-DTV可升級數字電視系統解析

    DTMB通用數字功能模塊安裝在電視背部，在艙蓋的保護下并不顯眼。長虹 LDTV42700U背后也沒有形成突起，保持了電視的整體美觀。

左上:傳統模塊內置在電視內部；左下:將數字部分與整機分離的新方式

    長虹 LDTV42700U數字模塊安裝基本原理：將數字接收模塊部分不再內置在機器內部，而作為一個通用模塊與機器分離，整機具有通用性；對模塊實行定量定向管理，比對整機實行定向管理方便許多。

    稍加對比，就能看出LDTV42700U的優越性。傳統方式將數字部分內置在機器內，整機完全受區域限制，需正對不同市場生產不同整機，產品升級、售后服務等異常繁瑣，量產困難。新方式將數字部分與整機分離，在整機上預留標準接口，數字模塊作為標準附件，對整機完全通用。只需針對不同市場定量配置不同標準模塊，經濟、方便。

實戰應用DTMB，數字電視設置與體驗（一）

    理論和技術部分我們基本上已經講完，想必已經有些耐不住性子的網友，已經跳過前兩頁翻到這里了吧。其實對于理論和技術，我們更應該關注實際應用，畢竟實際感受才是最貼近生活的。

    進入長虹 LDTV42700U的“數字電視”模式，高清晰的數字畫面映入眼簾。

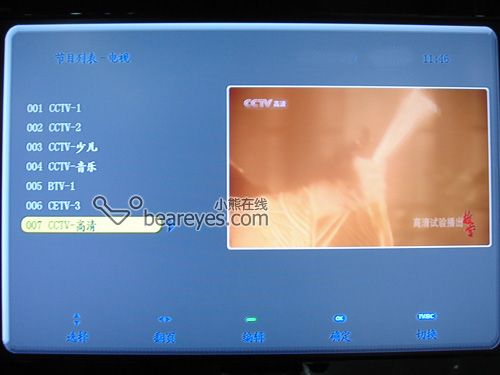

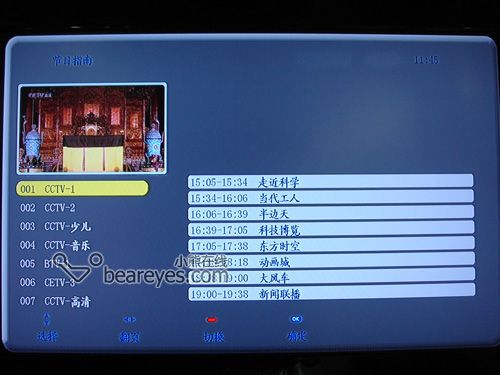

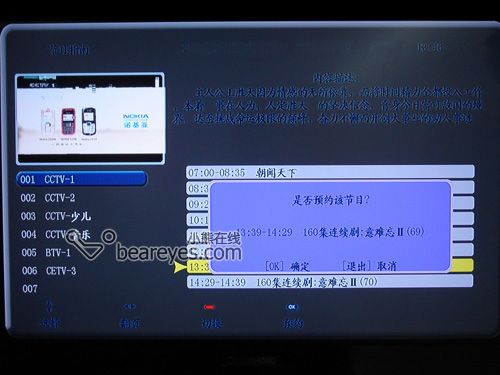

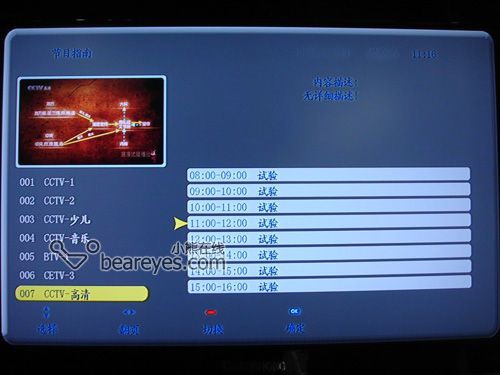

    電視節目和數字廣播操作畫面，數字信號除了畫面更清晰外，數字化控制也極大方便用戶使用。只需用遙控器簡單的按幾下，大部分操作都能完成。從節目選擇到節目預定，都可以自行設定。

    切換電視和廣播時，會提示節目的信息。也可以降喜愛的節目編入列表，便于隨時打開播放。

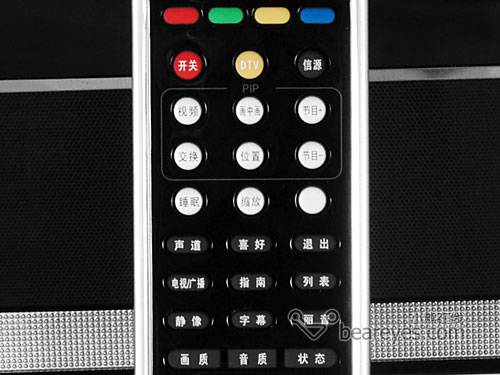

    在遙控器紅色開關按鈕旁，便是DTV切換功能鍵。不用多次操作，就能直接切換到數字電視模式。在PIP畫中畫設置下面，還能找到“電視/廣播”、“指南”、“列表”等快捷鍵，都能夠讓用戶的操作變得更簡單。當然，除了接收數字信號，長虹LDTV42700U還能播放普通模擬電視信號。也可以對畫質、音質等進行快捷調整，以達到最佳感受。

實戰應用DTMB，數字電視設置與體驗（二）

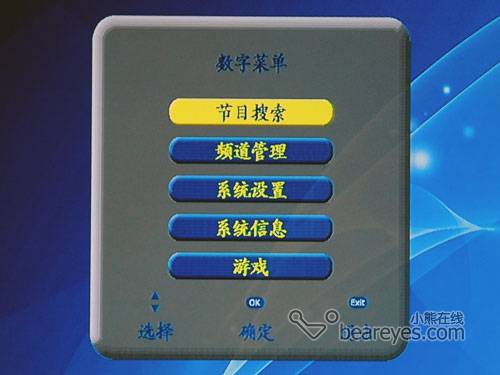

長虹 LDTV42700U數字電視模式的菜單設置。

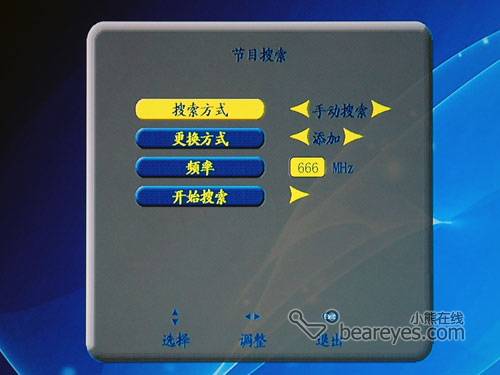

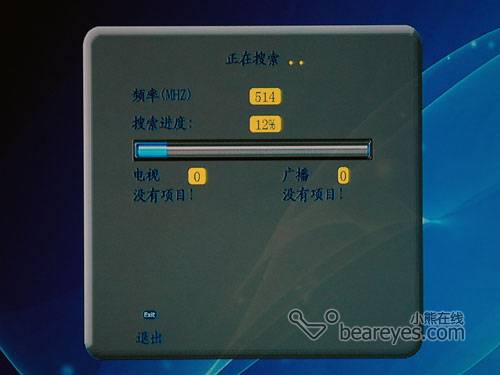

節目搜索有手動和自動兩種方式，這里的操作和普通電視無異。

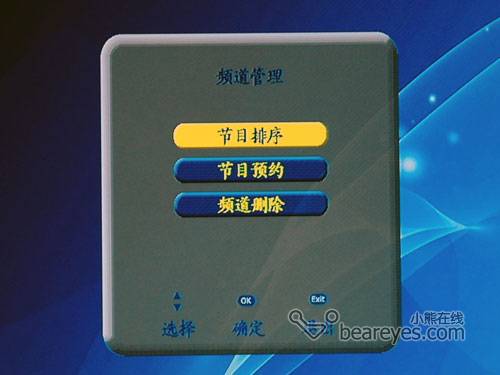

    但是在管理和設置方面，長虹 LDTV42700U顯然更為人性化。用戶可以安排節目排序，也可以進行節目預約。

    系統設置里面，在聲道選擇、伴音選擇、出廠設置幾個選項外，還有一個“USB升級”選項。數字系統能夠升級固件，對將來的更新與應用大有幫助。

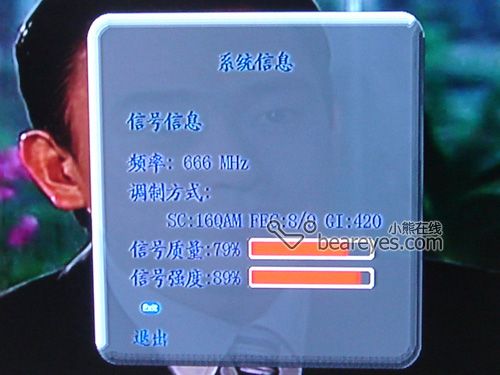

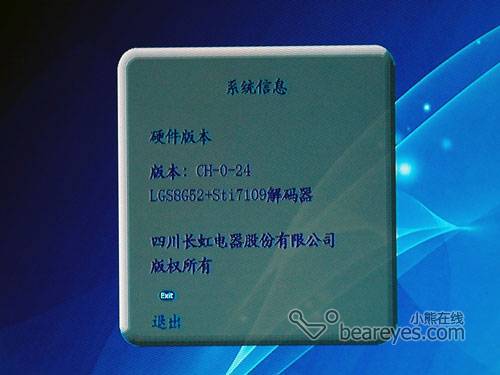

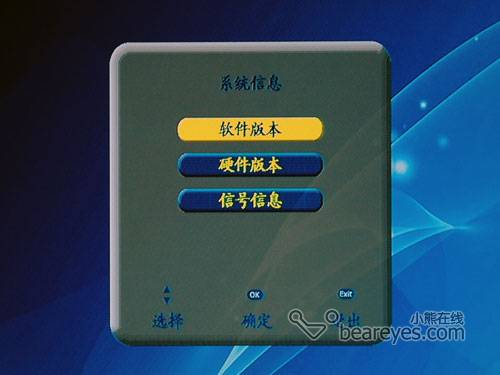

軟件版本、硬件版本和信號信息。

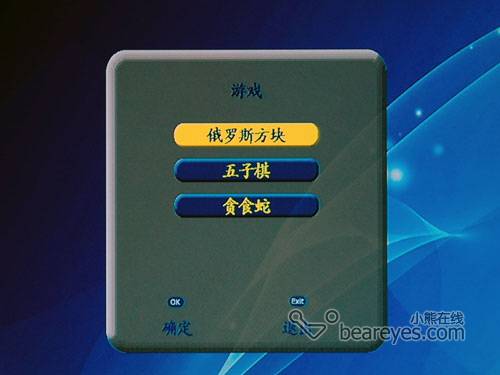

    有趣的是菜單里還有三個非常非常非常非常非常非常非常經典的老游戲。之所以說了這么多個非常，確實是因為這三個游戲太經典了，以至于久玩不厭。

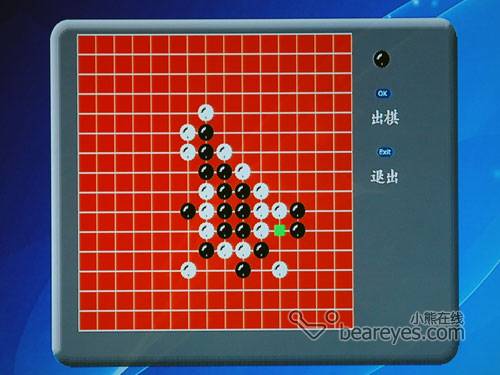

    在評測室里，小編還跟電腦下了幾盤五子棋。不知道是小編好久不玩變笨了，還是游戲的IQ太高，開始2盤竟然被堵了個水泄不通。還好后面扳回幾局，才保住面子。同事甲：“厄。。。，你跟電腦較什么勁兒啊。這樣吧，我陪你殺幾局。看著點主編啊，他過來咱切到電視看。”

技術解讀：DTMB地面數字多媒體業務

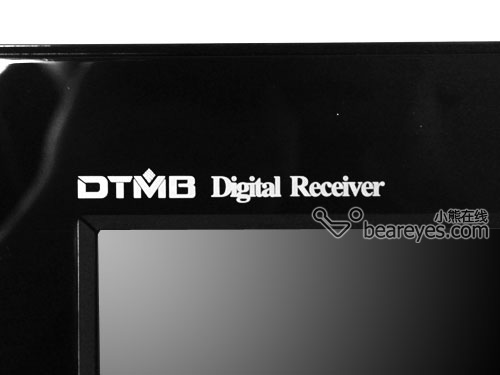

    長虹LDTV42700U內置有DTMB通用數字功能模塊，能夠接收無線數字高清電視與廣播，并且你不需要多付出額外的費用。與鋪設的有線數字信號相比，無線數字信號靈活性更大，不會因為小區沒有線路就不能收看。

    DTMB是一個提供地面數字多媒體業務的統稱，包括HDTV、音頻、視頻、數據廣播和交互多媒體。國標DTMB技術方案特性包括：1、高信息容量：為HDTV節目提供大于24Mb/s的單信道碼率。2、高度靈活的操作模式：通過選擇不同的調制方式和地址信息，系統能夠支持固定、便攜、步行或高速移動接收。3、高度靈活的頻率規劃和覆蓋區域：使用單頻網和同頻道覆蓋擴展器/縫隙填充器的概念，通過選擇不同保護間隔的工作模式可構建16公里和36公里覆蓋范圍的單頻網。4、支持不同的應用： HDTV、SDTV、數據廣播、互聯網、消息傳送等。5、支持多個傳送/網路協議，例如 MPEG2 和 IP 協議集。易于與其他的廣播和通信系統連接。6、在OFDM 調制系統（TDS-OFDM）中實現了先進的信道編碼和時域信道估計/同步方案，降低了系統 C/N 門限，以便降低發射功率，從而減少對現有模擬電視節目的干擾。7、支持便攜終端低功耗模式。8、支持多種工作模式。

    傳輸速率可選范圍5.414～32.486 Mbps；調制方式可選QPSK、16QAM、64QAM；保護間隔可選55.6ms、125ms；內碼碼率可選0.4、0.6、0.8。

國標DTMB的傳輸數據率（Mbps）

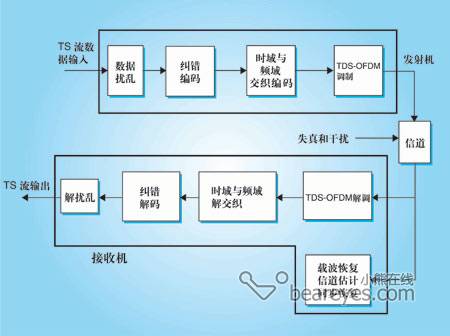

    國標DTMB方案構成如圖所示。電視節目或數據、文本、圖片、語音等多媒體信息經過源編碼、信道編碼后，通過一個或一個以上的發射機發射出去，覆蓋一定區域。根據地面數字多媒體電視廣播的服務需求、傳輸條件和信道特征， 國標DTMB傳輸系統采用了創新的時域同步正交頻分復用（TDS－OFDM）單多載波調制方式。這種調制方式，主要針對地面數字多媒體電視廣播傳輸信道線性時變的寬帶傳輸信道特性（頻域選擇性與時域選擇性同時存在的傳輸信道）所設計。由于TDS－OFDM適用于具有多徑干擾和多普勒頻移的傳輸信道，因此其同樣適用于地面數字多媒體電視廣播以外的其他寬帶傳輸系統。

1. 創新的TDS-OFDM 調制

    國標DTMB系統采用了 TDS-OFDM，其特點是同步頭采用了偽隨機序列，在每個 OFDM 保護間隔周期性地插入時域正交編碼的幀同步序列， TDS-OFDM調制按下列步驟進行：a.輸入的MPEG－TS碼流經過信道編碼處理后通過星座映射形成3780點的星座；b. 采用IDFT將該3780點星座變換成長度為3780的離散樣值（單載波模式不需要這一步驟）幀體（500μs）；c. 在OFDM的保護間隔插入長度為420（或595，945）的PN序列作為幀頭；d. 將幀頭和幀體組合成時間長度為555.56μs（或578.7μs，625μs）的信號幀；e. 采用具有線性相位延遲特性的FIR低通濾波器對信號進行頻域整形；f. 將基帶信號進行上變頻調制到RF載波上。

2. 原創的數字電視廣播幀結構

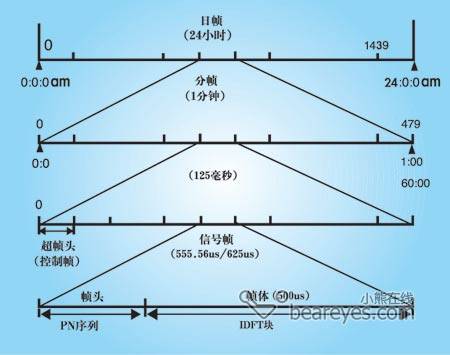

國標DTMB的分級幀結構

    為了實現快速穩定的同步，國標DTMB采用了分級幀結構，它具有周期性，并且可以和絕對時間同步。幀結構的基本單元稱為信號幀，225個信號幀定義為一個幀群，480個幀群定義為一個超幀。幀結構的頂層稱為日幀，由超幀組成。信號幀的幀體采用多載波調制方式或單載波調制方式，幀體的子載波數為3780或者為1。子載波數為3780時，相鄰子載波的間隔為2 kHz,每個子載波符號采用MQAM調制。信號幀的幀體除了正常的數據流外還包含傳輸參數信令（TPS），用以傳送系統配置信息。它由36 比特組成，并用QPSK映射為18個子載波或者星座。

    國標DTMB的超幀由一個控制幀和相鄰的224個信號幀構成，每個超幀的持續時間為125 ms，超幀中的第一個信號幀被定義為超幀頭（控制幀），用于傳輸控制該超幀的信令。超幀中的每一個信號幀有惟一的幀號，它被編碼在幀頭的PN序列中。每個超幀由一個9bit的超幀號標識。超幀號被編碼在信號幀的傳輸參數信令（TPS）中。TPS在超幀的每個信號幀中重復，只在新的超幀開始時才能改變。

    國標傳輸系統的分幀包含480個超幀，分幀中的每個超幀由其超幀號惟一識別。分幀的第一個超幀編號為0最后一個超幀編號為479，每個分幀的持續時間為60s。國標DTMB的日幀由1440個分幀組成，以一個自然日為周期進行周期性重復。在北京時間0∶0∶0AM，系統的幀結構被復位并開始一個新的日幀。

3. 原創的廣播同步傳輸技術

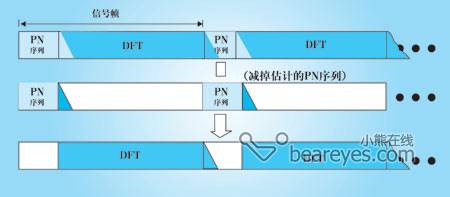

填充PN序列的保護音隔功能恢復原理

    PN序列除了作為OFDM塊的保護間隔以外，在接收端還可以被用做信號幀的幀同步、載波恢復與自動頻率跟蹤、符號時鐘恢復、信道估計等用途。由于 PN 序列幀頭與 數據幀體正交時分復用，且 PN 序列對于接收端來說是已知序列，因此，PN 序列和幀頭與數據幀體在接收端是可以被分開的。接收端的信號幀去掉 PN 序列后可以看作是具有零填充保護間隔的OFDM。

電視節目也高清，數字電視實際效果

說了半天，數字電視的效果究竟如何呢？下面就一起讓我們來看一看：

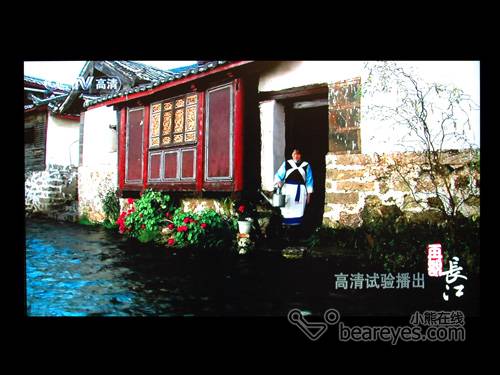

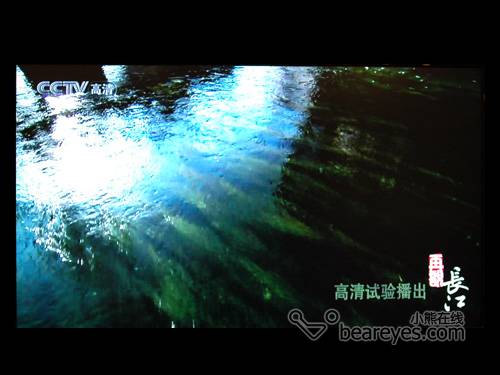

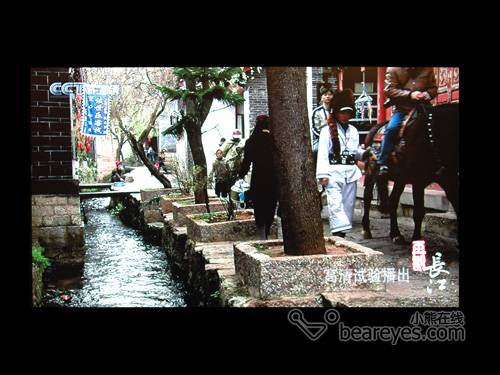

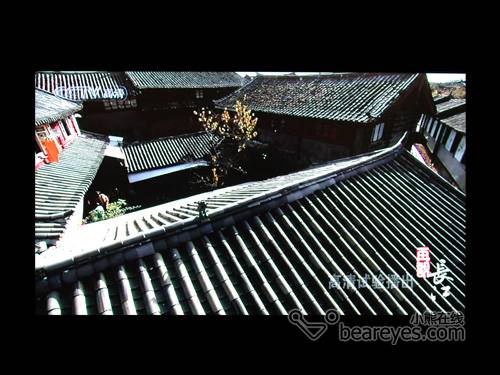

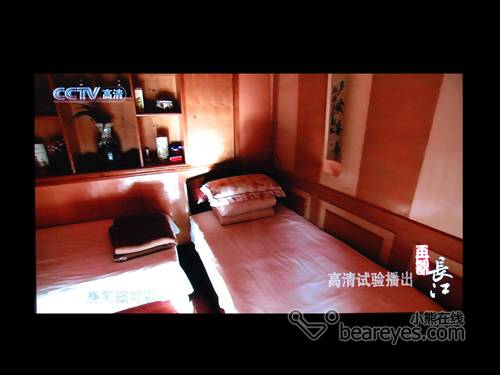

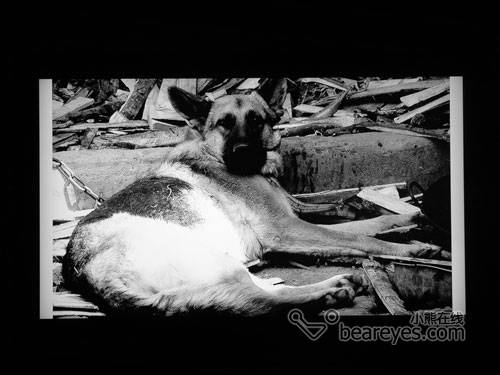

    比起普通電視來，數字信號明顯清晰許多。仔細看瓦礫的邊緣與波瀾的水面，層次與細節十分清晰。即使湊近了看，也能看到微小的細節。

    數字信號流暢度尚可，注意最好把天線架在無遮擋的窗邊，如果在屏蔽效果比較好的室內，可能信號比較弱或沒有信號。這就好比以前的電視節目，從無線到有線，現在數字電視也在走這么一段路程。DTMB另一個問題是節目源少，目前只有中央臺開設了高清頻道，用來看看實事和奧運是夠了。但想看一些其他節目，還要等待國家和電視臺的建設。

    在信號良好的情況下，長虹 LDTV42700U與數字信號簡直就是最佳搭檔。42寸大屏幕1080P顯示能力，加上數字信號視頻源，點對點還原高清信號無失真。以往傳統的模擬信號進入電視，需要做一次模擬->數字轉換，讓本來就不甚清晰的圖像再次損失。數字化液晶電視與數字信號是天生一對兒，真正體現高清晰、無失真的優勢。

長虹量子芯，42寸全高清數字化液晶

長虹 量子芯，42寸全高清數字化液晶

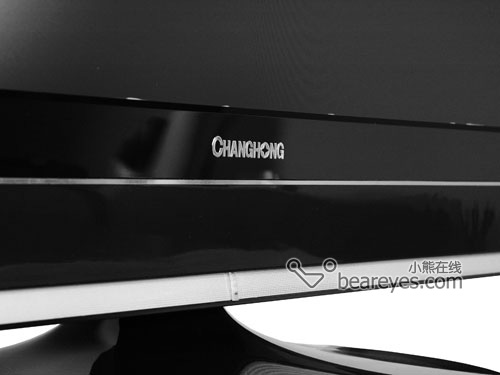

    長虹 LDTV42700U造型穩重而不失儒雅，黑色邊框與底座設計干凈利落，加上白色鑲邊帶來別樣風情。

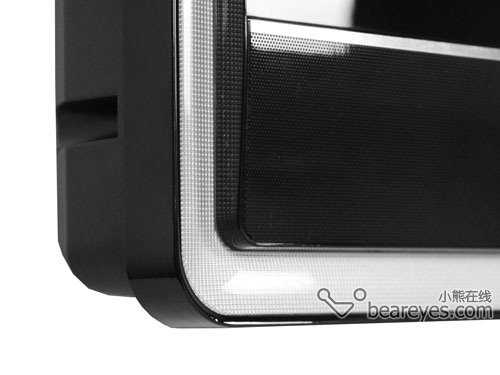

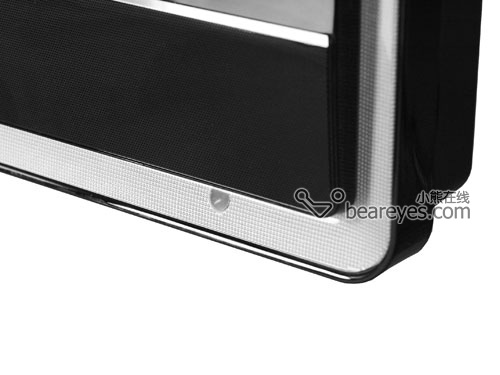

    盡管以傳統的黑色調為主，但長虹 LDTV42700U在材料工藝上頗下了一番功夫。黑色鋼琴漆邊框面板，不會讓人覺得生硬與死板。白色鑲邊更是獨特，使電視更賦層次感。

    與外觀相比，更為精細的是長虹 LDTV42700U的面板。1920×1080分辨率可以點對點還原1080P全高清視頻，特別適合播放數字信號。達到8000：1動態對比度，提供178°/178°可視角度，保證清晰視覺還原。即使沒有數字電視模塊，LDTV42700U也是一款高端42寸液晶電視。

天塹變通途，雙路HDMI數字接口

    長虹 LDTV42700U是一臺數字電視，除了可以接收數字電視信號外，還可以連接各種影音設備，如PS3、XBOX360、藍光播放機等。其實這些影音設備，與電視信號遇到同樣的困難，無法進行數字化連接。為此，LDTV42700U配備兩路HDMI數字接口，讓各種高清影音設備都可以實現無損連接，數字信號不失真。當然傳統的模擬接口也一應俱全，兼容傳統影音設備。

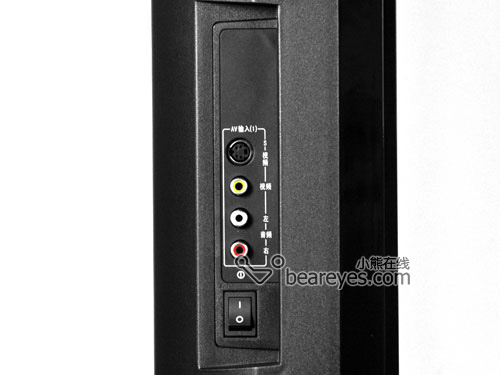

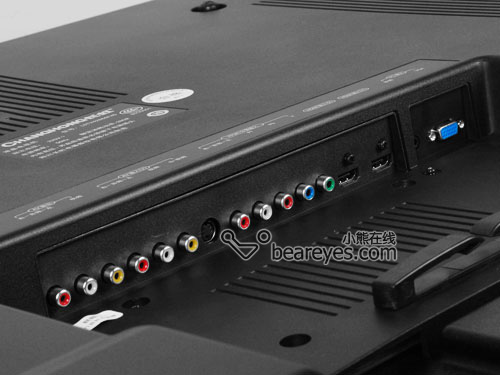

電視側面的接口

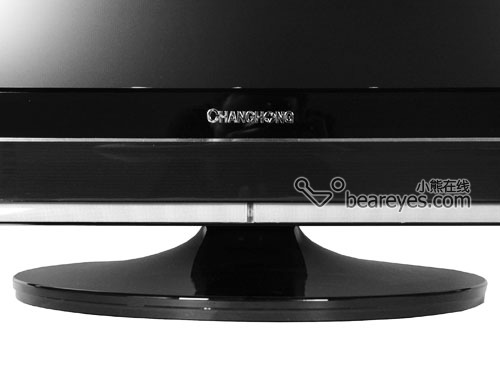

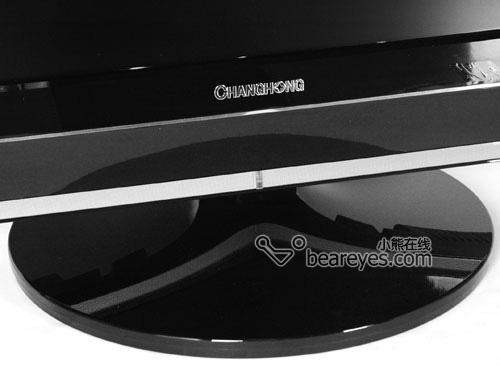

    長虹 LDTV42700U的圓形底座堅實有力，安裝的時候小編頗費了一番力氣。亮漆設計避免生硬死板，保持穩固同時也帶來美感。

長虹LDTV42700U：菜單功能一覽

長虹 LDTV42700U：菜單功能一覽

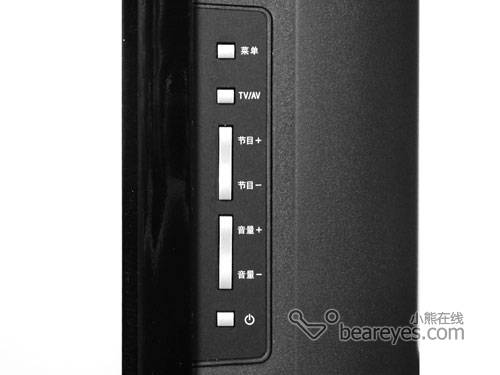

長虹 LDTV42700U的OSD菜單按鍵

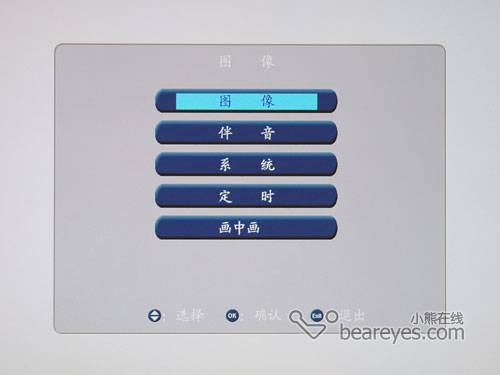

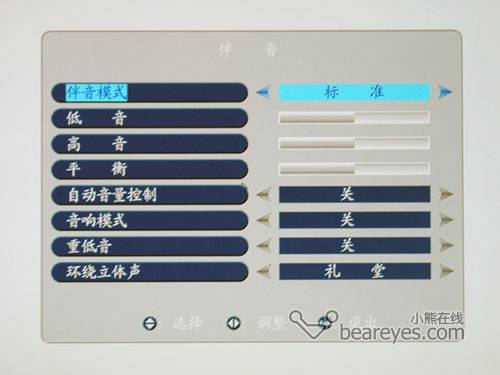

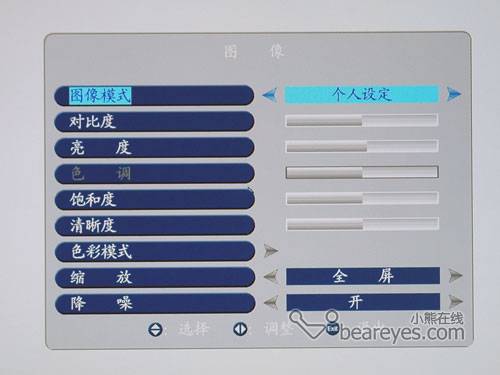

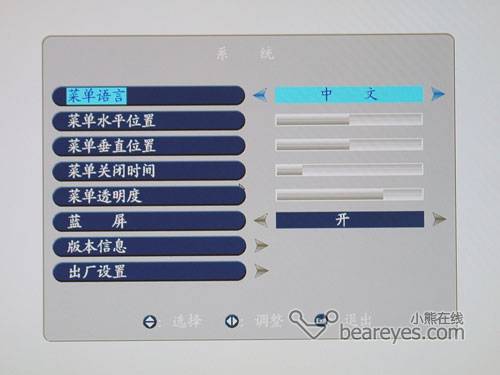

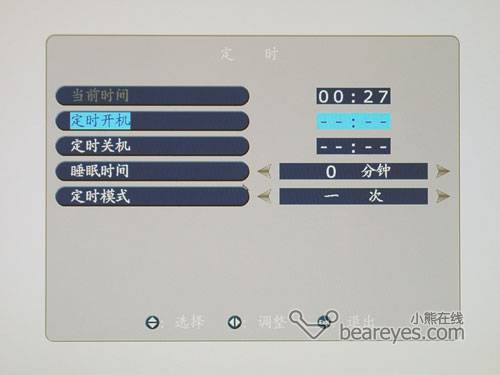

菜單被分為五大類，包括：圖像、伴音、系統、定時和畫中畫。

每個大類中都有詳細的小類選項，給用戶的調整空間很大。

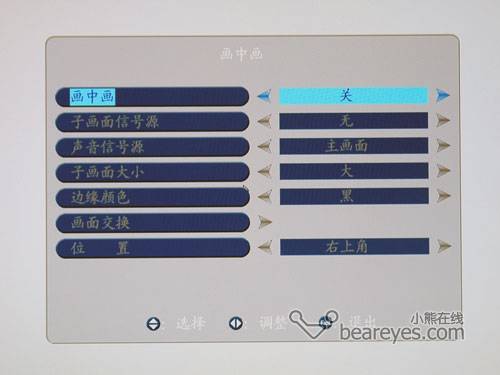

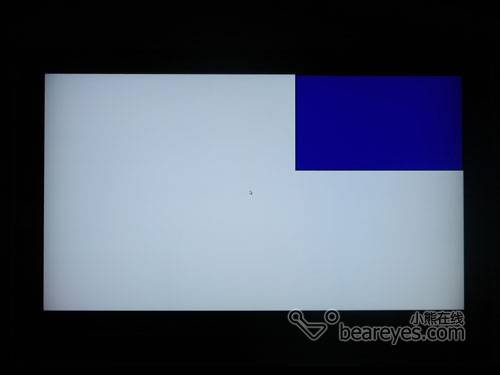

畫中畫顯示

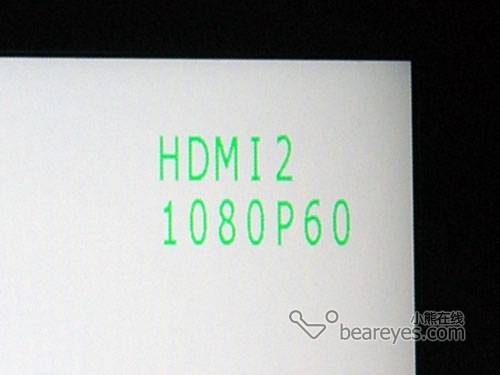

    遙控器可以直接對播放信號進行選擇，信號切換時屏幕會顯示狀態。上圖為小編通過HDMI接口連接長虹LDTV42700U，1080P視頻格式60Hz刷新率。

客觀性能測試：明艷色彩表現

    長虹 LDTV42700U三原色表現純正，特別是屏幕十分明艷，給人眼前一亮的感覺。屏幕上沒有發現壞點，且亮度均勻性很好，幾乎察覺不到暗邊和暗角。

灰階高亮部分沒有過曝，低亮部分可以看到3%灰格。

    長虹 LDTV42700U在色彩鑲嵌測試中表現上佳，盡管屏幕比較明艷，但一些高亮色彩搭配沒有出現融色，色彩分離度很好。

色彩的過度可以清晰分辨，只是低亮部分有輕微丟灰。

長虹 LDTV42700U三原色頂端過度清晰，中心高亮區域沒有過曝，在色彩表現和過度方面令人滿意。

高清圖像演示：全高清大屏幕

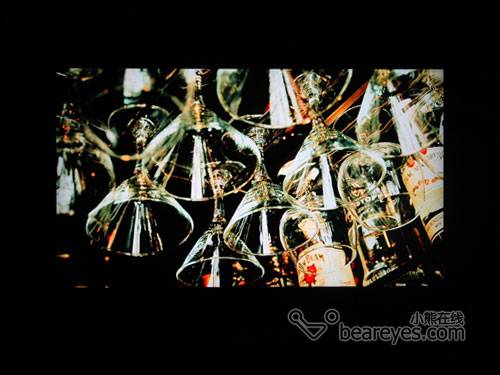

    長虹LDTV42700U的42寸大屏幕，讓圖像顯得活靈活現。一般家庭客廳在20平米左右，使用42寸電視剛剛好。大屏幕帶來逼真的視覺感官，圖像大小如真實一般。

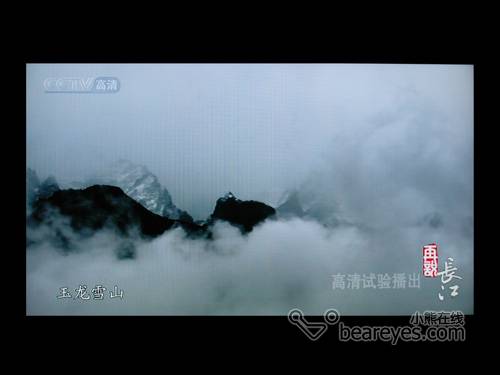

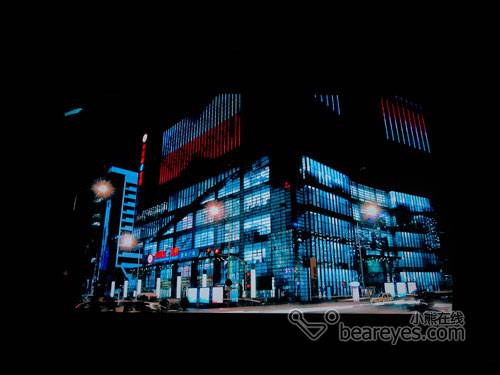

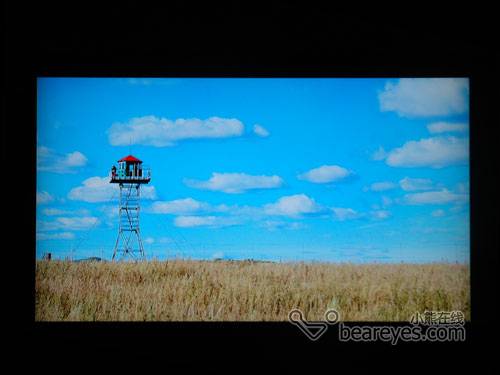

    看這種大場景更體現42寸屏幕的優勢所在，寬闊的視野感官和1080P屏幕顯示，長虹 LDTV42700U充分體現大屏全高清。

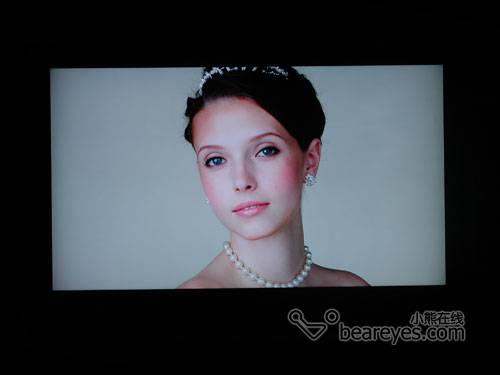

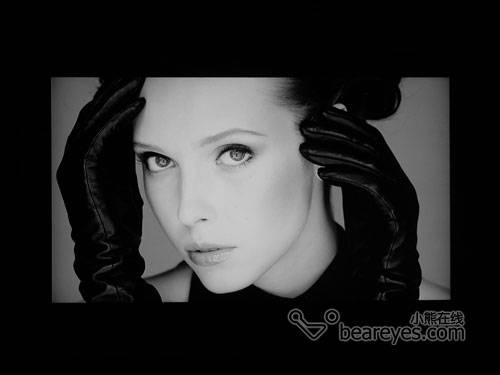

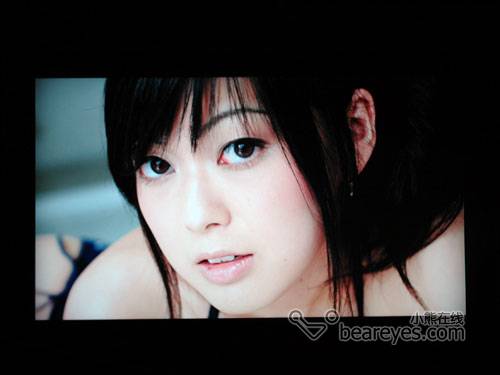

    長虹 LDTV42700U明艷的色彩表現，對于人像還原幫助很大。擺脫沉悶的色調，清馨活潑的色彩讓屏幕中的人物顯得栩栩如生。

3D游戲體驗：XBOX360動感游戲

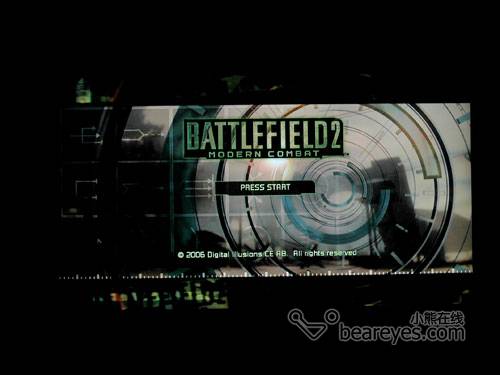

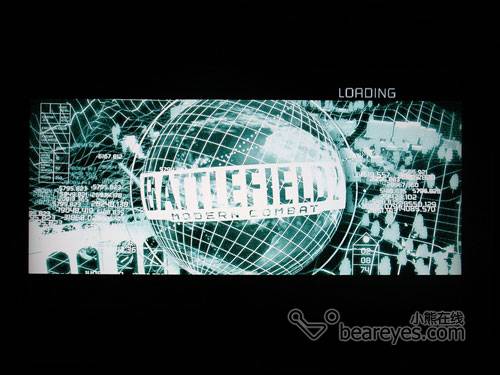

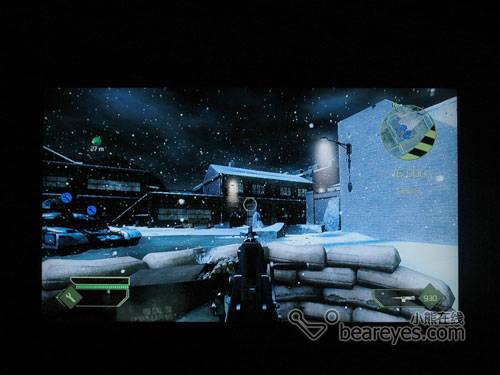

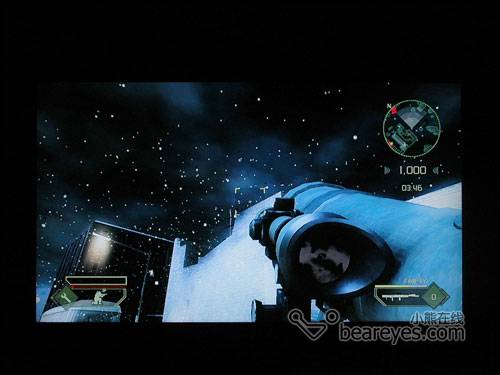

    強烈反差對比、動態3D圖像，長虹 LDTV42700U都完美還原。沒有別扭的漏光、沒有惱人的拖影，在色彩與圖像表現方面LDTV42700U無可挑剔。

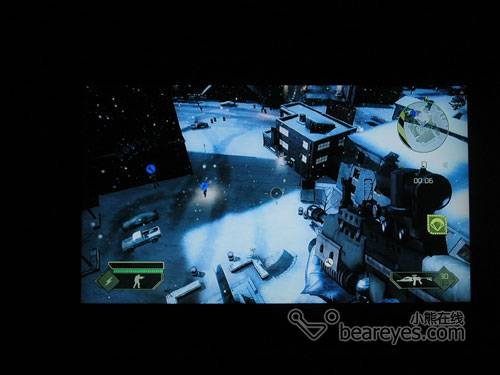

    游戲畫面當中，42寸1080P屏幕帶來很強的真實感，好像真的置身游戲當中。炮火轟鳴、子彈呼嘯而過，一切都變得那么“真實”。還要說一句，由于使用HDMI接口與XBOX360連接，不需要進行任何設置，就能夠達到數字影像與聲音的傳遞，大大簡化安裝調試過程。

3D游戲體驗：XBOX360動感游戲

    沒有什么能夠阻擋，電視信號數字化進程。在這一進程當中，各種規格不斷涌現，想要率先享受高清數字電視，你同樣需要一臺能夠適應多種數字模式，并且可以進行升級的電視。長虹 LDTV42700U一舉打破傳統機頂盒的弊端，以模塊化U-DTV進行推廣。不僅降低成本開支，消費者也可以根據情況選擇模塊，同時升級功能讓U-DTV適應能力更強，是真正多贏的數字電視解決方案。

    長虹 LDTV42700U不僅是一臺數字電視，在顯示功能方面做的也十分出色。42寸液晶面板，擁有1920×1080分辨率，真正達到1080P點對點顯示。無論數字高清信號，還是3D游戲與高清視頻，都可以清晰播放。配備兩路HDMI接口，實現數字信號無失真傳送。

    有別于普通機頂盒與一體機，長虹 LDTV42700U以更為成熟的模塊化方式，解決當前數字信號模式與規格問題，真正將數字電視推向普及。
