1. 前言

    TOA TS-800/900無線會議系統的RS-232通信協議是采用日本的通信標準"JIS X5002"，這個通信標準和Panasonic WM-KC20N會議系統的通信標準有點像是一種比較復雜的BSC通信協議，即停止等待協議，就是說PC或控制系統要控制TOA TS-800/900會議系統的時候，必須雙方首先要建立通信連接，而且要不斷的確認是否在通信連接下，如果超過一定的時間不確認連接通信會自動中斷，這時，需要再次建立通信連接，在失去通信連接的情況下，PC或中控是接收不到任何信息的，即使是在通信連接下，PC或者中控也是要不斷的詢問TOA會議系統的狀態。為了方便使用TOA TS-800/900無線會議系統的用戶做集成，上海良運電子有限公司開發了軟件模塊供系統集成商使用。

2、

    ◆高保真的音質
    通過紅外方式傳輸?shù)男盘?hào)，在傳輸過程中只進行電能和光能的轉換（基帶傳輸），從而避免了數字壓縮技術所造成的失真，從而更真實的還原、再現原始信號，帶來高保真的聲音質量。
    ◆可靠的穩定性
    傳統的手拉手會議系統只要有一個發言單元出現故障，則需要對整個系統重新安裝拔拆線纜。而紅外無線會議系統如果某一臺發言單元發生故障，移開即可，其他單元不受影響，仍可繼續開會。
    ◆安全的保密性
    紅外信號不能穿透障礙物的特性，有效保障了會議信息的安全與保密，甚至使用窗簾就已經可以把會議室與外界有效地隔絕起來。
    ◆簡單整潔的安裝與使用

    單元之間、單元與主機之間，無需連接線纜，安裝起來更加方便；移動使用，無論會議席次如何安排，隨意擺放；會議桌上、桌下均無電纜的牽絆。為會議室營造整潔的氛圍。

3. 良運解決方案特點

    （1）將TOA會議發言單元集中控制，模擬會場環境、編排座位號和發言人名單；
    （2）可以發起、停止表決、自動計算投票結果（TS-900系列）；
    （3）可設置發言申請，會議主持人在觸摸屏上選擇同意或不同意發言申請；
    （4）用戶可以在觸摸屏上直接指定代表發言，打開或者關閉代表麥克風；
    （5）用戶可以在觸摸屏上選擇先進先出、后進先出、發言人請求允許模式等發言模式；
    （6）可以在觸摸屏上設置幾臺發言單元同時打開；
    （7）發言單元低電量報警；
    （8）對系統檢測紅外收發器與發言單元紅外通信是否在范圍內；
    （9）對發言單元設定是否停止發言后30秒后自動關閉發言單元；
    （10）通過編程實現發言攝像跟蹤，攝像機可以是任意品牌（RS232/RS485/RS422控制）；
    （11）可在觸摸屏上預覽攝像機畫面，控制攝像機旋轉，隨時調整攝像機預設位置參數；
    （12）超過一臺攝像機，系統自動選擇相應的攝像機的預設位置等...

4．良運解決方案說明

    AMX中控通過串行連接直接控制TOA TS-800/900無線會議系統主機，通過編程實現對TOA TS-800/900無線會議系統的話筒單元管理，話筒單元的電平調整，同時打開話筒單元數，發言模式，會議表決等功能，結合中控系統對攝像機的控制實現攝像跟蹤發言者。

    4.2系統設備要求：
    1、 TOA TS-800/900無線會議系統（主機+主席+代表）×1套、
    2、 AMX中控主機（NI系列）
    3、 任意可RS-232/485/422控制攝像機×1臺或多臺：（如需要多臺攝像機跟蹤，需要使用視頻切換器）。

    4.3操作步驟

    4.3.1、 系統連接。按圖1進行系統連接，其中AMX中控主機與TOA TS-800/900無線會議討論主機RS-232通信參數如下：
    波特率：9600bit/s;數據長度：8bit;停止位:1bit;奇偶性:偶校驗;串口連接線做法：
    9 Pin 母頭               9 Pin 母頭
    PIN2<------------------------------>PIN3
    PIN3----------------------------->PIN2
    PIN5<------------------------------>PIN5
    這里AMX控制的攝像機是任意可RS-232/485/422控制帶預置位攝像機，攝像頭的設置方法詳見其隨機的說明書。

    4.3.2、 AMX控制系統編程。我方編寫的TOA-AMX話筒管理和攝像跟蹤軟件模塊，采用先進的開放式模塊化結構封裝，方便AMX編程人員調用此程序模塊，從而很容易地在原有中控功能基礎上增加TOA無線會議話筒管理、發言攝像跟蹤及會議表決功能。具體編程操作步驟見附2。

    4.3.3、 運行中控TOA-AMX話筒管理和攝像跟蹤程序。

    4.3.3.1 選擇前/后攝像機按鈕，控制攝像機pan/tilt,拉近，推遠，到攝取代表單元畫面相應的位置，然后按住相應預設按鈕3秒，按鈕同時在閃爍，閃爍停后，就存儲好了預設位置，按照同樣的方法，將各預設位置存儲。如果需要調整某個預設按鈕的預設位置，只需要將攝像頭移動到新位置，存儲到這個預設按鈕就可。

    4.3.3.2 AMX NI主機開機后，觸摸屏控制界面的“系統測試進程”進度條從0開始增加，進度條增加過程中TOA主機通過紅外接收/發送器和發言單元進行通訊測試。進度條到達100％后，系統測試結束。

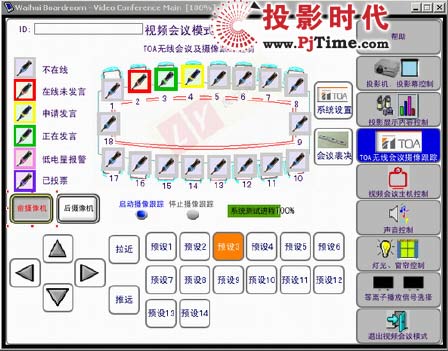

    4.3.3.3 打開/關閉任一會議話筒單元，中控TOA-AMX話筒管理和攝像跟蹤程序同步反映話筒單元的狀態，比如申請發言、正在發言、未發言、電量報警及表決狀態，觸摸屏界面上話筒按鈕圖標分別以黃色、綠色、紅色、粉紅色及紫色來表示。

    如果是會議話筒單元直接打開，觸摸屏上的話筒按鈕圖標就會變成綠色，同時控制程序會選擇相應的攝像機，讓攝像機自動調用相應的預設位編號，從而跟蹤發言者；

    如果是在請求模式下，打開話筒單元，觸摸屏上的話筒按鈕圖標就會變成黃色，表明該話筒單元正在申請，如果會議主席允許該代表話筒發言，則按下該申請發言代表按鈕圖標，觸摸屏上的話筒按鈕圖標就會變成綠色，即會議主席允許該代表話筒發言。同時控制程序會選擇相應的攝像機，讓攝像機自動調用相應的預設位編號，從而跟蹤發言者；

    如果觸摸屏上的某話筒按鈕圖標是綠色，表明該代表正在發言，會議主席如果要關閉該代表發言，只需在觸摸屏上表現該代表的話筒按鈕圖標按下，就關閉了該代表正在發言的話筒，同時觸摸屏上表現該代表的話筒按鈕圖標也變成紅色；如果代表自己關閉了單元發言，觸摸屏上表示該代表的話筒按鈕圖標也變成紅色。如果沒有代表發言，控制程序讓攝像機自動攝取整個會場。

    如果觸摸屏上的某話筒按鈕圖標是紅色，表明該代表未發言，如果會議主席指定某代表發言，只需在觸摸屏上表示該代表的話筒按鈕圖標按下，該代表話筒單元打開，而且觸摸屏上表示該代表的話筒按鈕圖標變成綠色，同時控制程序會選擇相應的攝像機，讓攝像機自動調用相應的預設位編號，從而跟蹤發言者。

    由于TOA是無線會議系統，每個單元是采用電池供電，如果代表單元低電量報警，則觸摸屏表示該電量報警的單元按鈕圖標顏色變?yōu)榉奂t色。

    由于TS-900是支持會議表決功能，如果在會議表決中，會議主席可以通過觸摸屏查看話筒單元是否已經投過票，從而掌握投票進程，投過票的單元按鈕圖標變?yōu)樽仙��?/P>

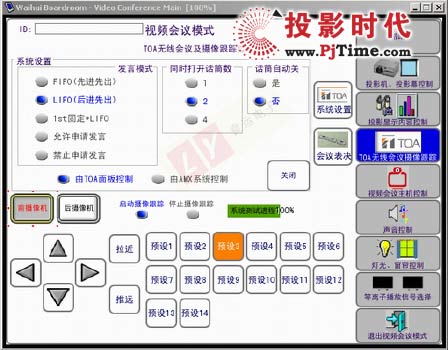

    4.3.3.4 用戶按下“系統設置”按鈕，就出現系統設置子頁，如圖2，用戶可以選擇各種會議發言模式，同時打開的話筒單元數以及話筒單元是否自動關等功能。

    4.3.3.5 如果不需要使用發言攝像跟蹤功能，用戶可以在觸摸屏上選擇“停止攝像跟蹤”按鈕，這樣控制程序同步監控和操作會議話筒單元，以及單獨控制攝像機，但是停止了發言自動調用相應預設位功能。

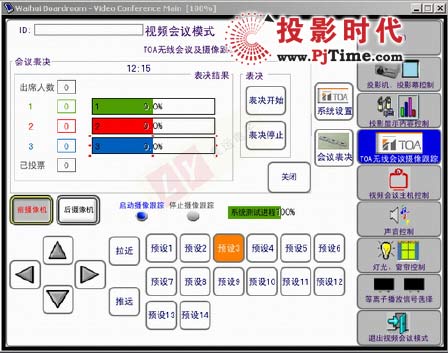

    4.3.3.6 TOA TS-900系列支持會議表決，TS-800系列不支持會議表決。TS-900系列主席和代表單元上有1，2，3三個表決鍵，1、2、3可以定義為是、否、棄權，也可以定義為3個候選人。用戶按下觸摸屏上“會議表決”按鈕，就出現會議表決子頁，如圖3。用戶如果按下觸摸屏上“表決開始”按鈕，所有代表單元指示燈開始閃爍，同時話筒單元上的表決盤也開始紅燈閃爍，表明此時用戶可以開始表決， 如果用戶選擇1，單元表決盤上表決1的紅燈停止閃爍，2，3仍在閃爍，觸摸屏上的選擇1的計數會增加1，依次類推，只要沒有停止表決，在此之前，用戶可以修改自己的表決，比如剛剛用戶選擇1，此時用戶選擇2，則單元表決盤上表決2的紅燈停止閃爍，單元表決盤上表決1的紅燈恢復閃爍，表決3仍在閃爍，同時觸摸屏上選擇1的計數會減1，然后選擇2的計數增加1。每個單元都是如上操作，等到用戶在觸摸屏上按下“表決停止”按鈕，意味著本次投票結束，代表單元指示燈停止閃爍，同時話筒單元上的表決盤紅燈也停止閃爍。同時程序自動計算表決結果，百分條和百分率分別表現所投選項占已投票人總數的比率。

附2.AMX編程操作

    1、 在主程序里編程調用良運開發的TOA-AMX話筒管理及發言攝像跟蹤程序模塊，見下面示例程序。（平臺：AMX Netlinx Studio 2 ）注意：良運程序模塊預留一個選用某個攝像機的變量 VOLATILE INTEGER FRCAMBTNSSEL,編程人員用此變量來做對視頻矩陣相應的處理。

    2、 將良運提供的 放入主程序文件目錄下，如下圖5。

    3、 編譯主程序，在編譯時,Netlinx studio 2菜單里選擇Build->Build Active System。

    4、 編寫觸摸屏界面，使用AMX TPdesign4平臺，請將觸摸屏中channel code 、level code 、adress code,對應如示例程序中的常數定義，可自行定義常數值，但要注意和觸摸屏按鈕對應。（我方會提供示例觸摸屏界面以供參考）

    5、 將編譯好的程序和觸摸屏界面?zhèn)魅階MX主機和觸摸屏。即可運行程序。

    6、 開始第一次提供示例程序的觸摸屏界面上會有“ID:”欄，見圖6，而且TOA-AMX話筒管理及發言攝像跟蹤程序模塊用戶只能使用部分功能。運行程序和觸摸屏，觸摸屏ID欄會出現6位$XX，請將這值發郵件至 wmc0860@sina.com或wangmc@shliangyun.cn ，用戶將得到完整功能的程序模塊。

    7. 以上如有疑問或者需要根據其他型號攝像機做攝像跟蹤，可以聯系良運電子 王先生：

手機：13817743759    E-mail: wmc0860@sina.com或wangmc@shliangyun.cn

調用TOATS-LYAMX Rev1.0示例程序：
