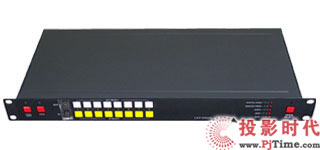

科迪 HD-SDI 數字高清矩陣

    科迪 HD-SDI 數字高清矩陣，符合 SMPTE 標準和 ITU 標準，在 3Gb/s 的碼率下實現 1080p/50Hz/60Hz，1.5Gb/s 的碼率下支持 1080i/50Hz/60Hz高清數字視頻信號的切換傳輸，并且向下兼容標清 SD-SDI 視頻信 143Mbps/177Mbps/270Mbps/360Mbps /540Mbps 等不同碼率數據的串行數字信號。

    自動電纜均衡功能使從視頻信號源到矩陣輸入因傳輸距離過長造成的幅度損失得以補償。針對于數字視頻領域系統應用，區別 DVI、HDMI 數字視頻格式，HD-SD 視頻信號經測試采用 Belden 1694A 線纜條件下，輸入信號源到矩陣的距離高達 100 米，適用長距離信號傳輸，以及大型數字視頻系統。

    可選的多速率數據時鐘恢復，可以有效地去除長電纜造成的時鐘抖動，保證輸出的 HD-SDI 串行數字視頻信號影像的品質。

    矩陣切換規模從2×1~8×8；8×16~16×16；16×24~32×32；32×48~64×64，最大可至128×128。

    科迪 HD-SDI 數字高清矩陣采用場逆程切換帶有 Genlock 外同步信號接口，支持 RS-232、RS-422、RS-485、TCP/IP 控制，適用于任何規模的標準數字視頻視信號的傳輸應用。

    科迪 HD-SDI 數字高清視頻矩陣可以適應 7x24 小時不間斷工作狀態，并且平均無故障工作時間大于 30,000 小時，為系統提供穩定可靠的信號傳輸切換中樞。應用范圍包括數字視頻多屏顯示系統，廣播電視系統，醫學示教系統，衛星測繪等需求高品質數字視頻顯示領域。
