混合插卡矩陣切換器是一款高性能的音視頻信號專業切換設備，可兼容不同信號類型輸入/輸出信號卡，用于多個信號輸入輸出交叉切換，提供獨立的音視頻信號輸入、輸出端子。可以與輸入、輸出信號卡任意搭配，可插入搭配的無縫信號卡包括：HDMI、DVI、VGA、SDI、HDBT、CVBS、光纖等無縫輸入/輸出信號卡，結合不同信號卡功能可以解決綜合視聽的問題。

1.1功能特性

    l模塊化設計，支持HDMI、DVI、VGA、SDI、HDBT、CVBS、光纖等任意無縫輸入/輸出信號卡，并可隨意搭配，提高系統靈活性。

    l控制方式靈活，具有按鍵操作，RS232控制功能和紅外控制功能，還可根據用戶需求，在混合插卡矩陣系列后面板定制網絡控制端口，方便客戶與各種控制設備配合使用。

    l任意搭配無縫板卡可實現無縫拼接顯示。

    l采用LCD顯示屏和指示燈實時顯示工作狀態。

    l支持10組場景保存與調用功能。支持EDID學習功能

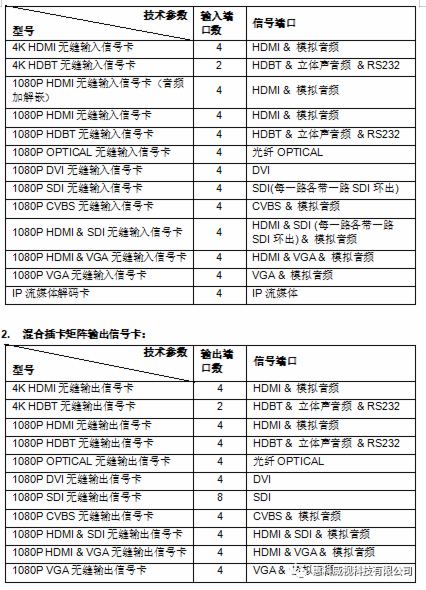

輸入輸出及各接口功能卡介紹：

系統拓普圖：

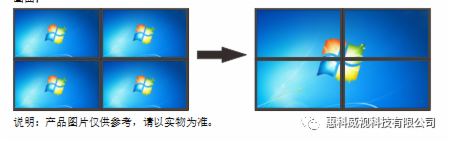

帶拼接功能,4臺顯示器拼成一個畫面:

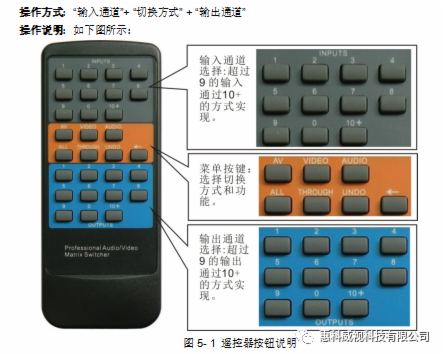

支持RS232,前面板按鍵，遙控，軟件等方式控制：

應用場景：

    主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電記憶、音視頻同步等功能，并具備RS232通訊接口和TCP/IP控制，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。
