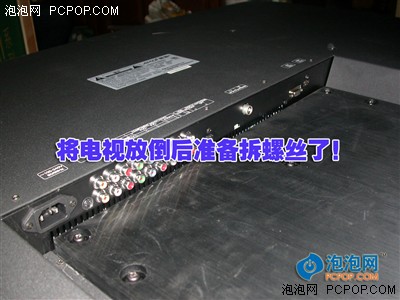

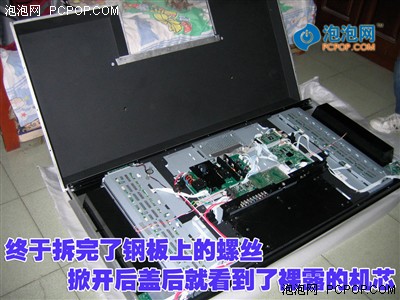

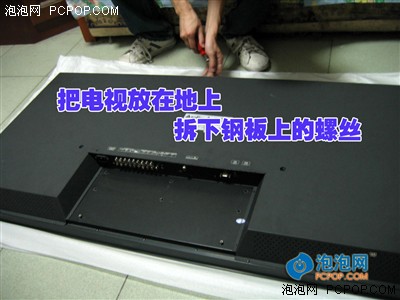

其實這臺電視后蓋上的螺絲并不是很多,幾下就被小編拆光了。拆完后將螺絲好好保管,然后就可以掀開后蓋啦,怎么樣?機身全裸的感覺不錯吧?首先走進小編眼簾的是左右兩路背光源,如下圖:
這里就是電視的背光源所在地了,一般來說,普通的電視只有右邊一路背光源。而這款電視可能是由于尺寸太大,所以配備了2路相同的背光源,這也就意味著電視的亮度會很高,白色純度會非常好,所以實力不可小視。

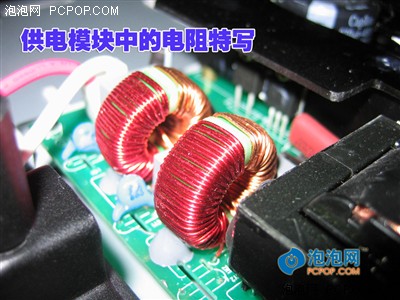

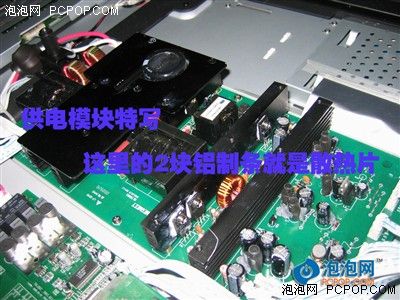

這里就是供電模塊的位置了,也是存有高壓的地方。小編是經過了一個小時的放電時間才敢打開后蓋,這個供電模塊還配有了2條散熱片,可以有效的對電路板的位置進行散熱,以保證電視的正常工作。
接口部分電路板曝光

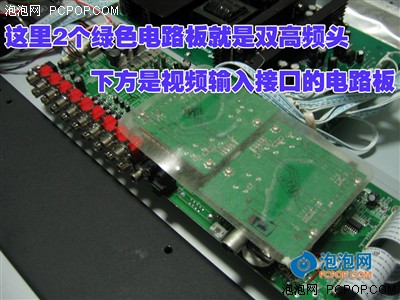

這個部分是電視全部視頻輸入接口的電路板,在這塊電路板上配有了2塊高頻頭電路板,也就是說這款電視可以同時播放2個臺的節目,在之前的評測中已經證實了這點。高頻頭下方就是視頻輸入接口的電路板了,下面我們來看一張細節照片。

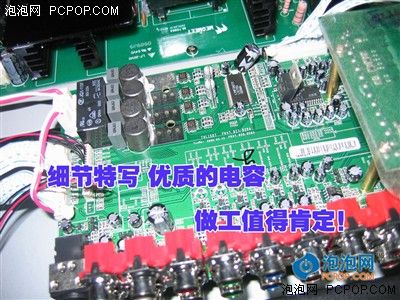

標準的焊點,幾乎都一樣大,可見做工非同一般,另外在電容電阻方面的用料上也非常豪華,全鋁的電容可以保證機器在運行時的穩定工作,密密麻麻的電路板布線非常整齊,可見這款旗艦產品不是浪得虛名。

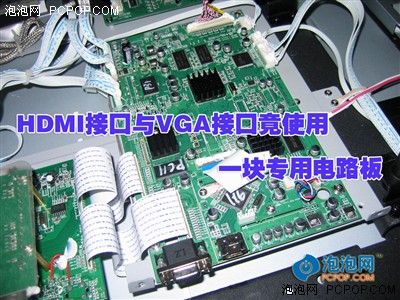

在視頻接口電路板的旁邊就是VGA接口和HDMI接口的電路板了,這2個接口設計在了同一個電路板上,所以可以看出一個問題,就是接口其實只是一個接口信號的通道,就看廠商給把給開通這條通道了,看來夏新還是蠻厚道的。
顯示主芯片曝光

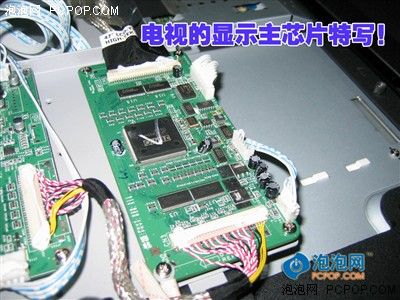

這里就是電視的心臟了,如同電腦的CPU一樣,套句老北京話:“沒它就看不到?jīng)]人兒”。呵呵,我們繼續來說這塊主芯片,除了整齊的布線和做工外,我們看到這塊電路板上還配有了4顆顯存顆粒,因為電視提供了訊彩等等增加畫質的功能,這個地方就是給顯示芯片放緩存使用的。

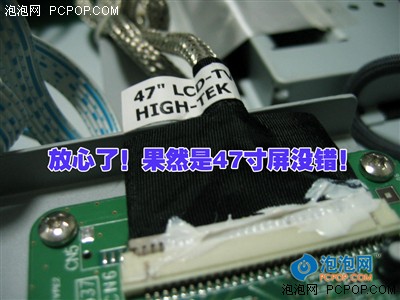

你看到了啥?看到了啥?沒錯嘛!與主芯片連接的這條線就是直接輸出到液晶面板的,而在這條線上赫然的寫出了47寸LCD的字樣,現在我們終于可以放心了。好了,我們緊接著再來看看電視的背光源,這是為液晶面板提供光源的部件,它如同一個日光燈。

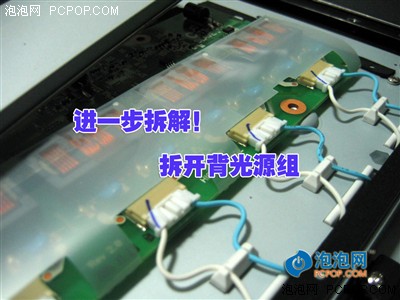

小編已經將剛才背光源上的金屬保護板卸下,現在可以看到一組一組的背光燈泡,圖中連接每組燈泡的藍白線就相當于正負極,是為背光燈提供電的地方,電視左右方的背光源是相同的。

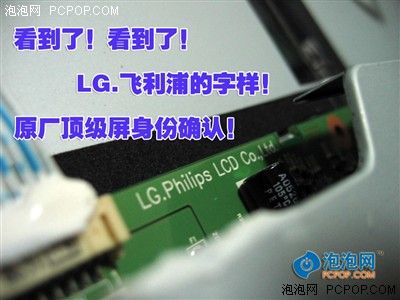

這里是背光源下面的隱蔽地方,如果不拆背光源還真看不到。從我們第一篇試用文章中,小編就已經猜測出這款電視是采用的LG.飛利浦的屏,現在終于得到了證實。相對于東芝、廈華這些采用友達、華映面板的液晶電視來說,LG.飛利浦的優勢在于可視角度和色彩鮮艷度方面做的非常出色,是其他廠商的面板無法相比的,所以自然這款電視的顯示效果方面要強于東芝和廈華的47寸產品。

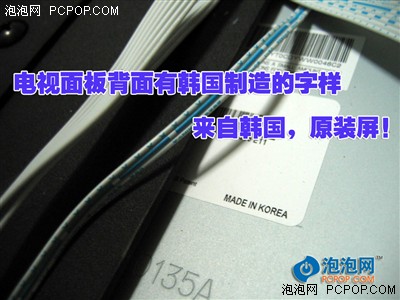

將背光源裝好后,左側的空隙位置就是面板,在面板的背面可以看到韓國制造的字樣,所以可以判斷這是一個不折不扣的韓國原裝LG.飛利浦面板,現在您放心了嗎?
側面接口與讀卡器電路板特寫

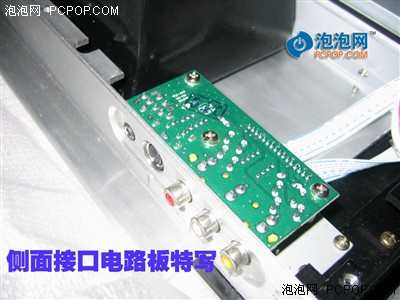

這里是電視側面接口的電路板,可以看出這只是一塊擴展電路板,通過數據線連接主接口電路板來實現擴展接口。

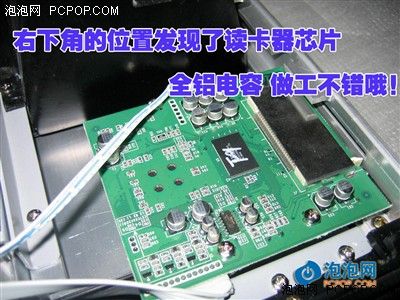

這個地方就是電視配備的讀卡器了,所以證明了這是一款能夠支持流媒體功能的電視。讀卡器提供了CF、SD等多種便攜卡的插槽。這塊讀卡器芯片做工相當不錯,采用了很多優質的鋁殼電容。
從內部看音箱
電視整體的做工都不錯,但是音箱的用料方面還有些欠缺,細看的話感覺比較粗糙,可以看出并不是什么優質音箱。

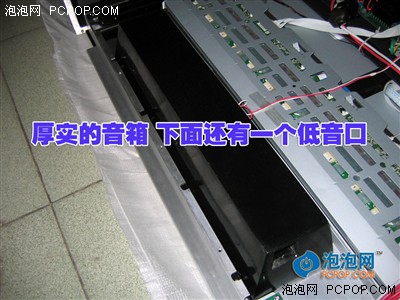

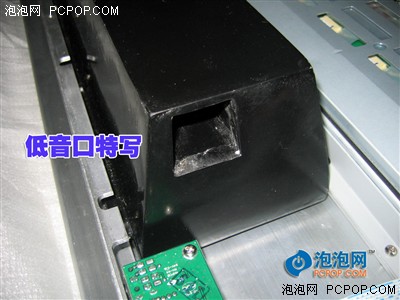

由于是內置音箱,所以低音口就設計在了下方。雖然音箱并不是那么理想,不過實際使用當中還是從音質方面感覺不到的,所以不會有什么影響。

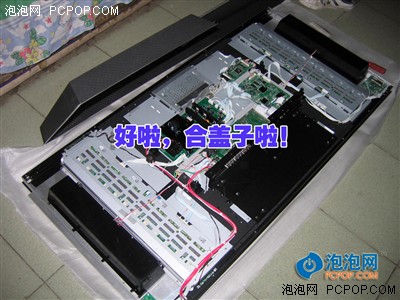

由于內部電視的螺絲實在太多,而且下面基本就是液晶屏了,所以沒有繼續拆下去的必要了。下面就是總結嘍。
|
|
夏新LC-47HWT2( 參數 報價 評論) |
|
尺寸 |
|
47寸 |
比例 |
16:9 |
分辨率 |
1920×1080 |
數字電視格式 |
1080P、720P |
亮度 |
550cd/㎡ |
對比度 |
1000:1 |
響應時間 |
8ms |
背光燈壽命 |
60000小時 |
制式 |
PAL/NTSC |
畫中畫 |
支持 |
畫外畫 |
支持 |
TV端子輸入 |
1組 |
AV端子輸入 |
3組 |
S-Video輸入 |
1組 |
分量輸入 |
2組 |
HDMI輸入 |
1組 |
D-Sub輸入 |
1組 |
DVI輸入 |
-- |
前置/側置接口 |
一組耳機、一組S端子、一組AV |
耳機輸出接口 |
1個 |
最大功耗 |
280W | |
總結、編輯點評
從試用到評測,最后是拆解,經過了這一系列的體驗后,小編對這款電視有了一個深入的了解。并且在筆者測試的眾多電視當中,這款電視給偶的印象相當不錯。對于最后的拆解,小編個人感覺,這是一款基于各種高端配件拼湊出來的一款高能電視,而在顯示技術方面,也有了夏新獨有的一些特色功能,可以增加畫質。
從整體內部做工來說,小編還是可以給予肯定的,只不過由于是全鋼板設計,所以螺絲打孔方面做的不是很好,也就是說螺絲拆下來以后,再想裝回去就難了,感覺每個孔都對不上了。不過對于廣大消費者來說,這點基本構不成影響。
LG.飛利浦的47寸高端1920×1080液晶面板,IPS廣視角技術,這些都是這款電視最大的亮點,相對于26999元的價格來說,雖然很難讓普通家庭接受,不過據小編推測,到今年十一的時候,這款電視一定會有降價促銷活動,到時候性價比將是無人能敵的。
