位于加州蒙特雷的圣卡塔利娜學校是一所招收 9-12 年級學生的寄宿/走讀制天主教女校 學校致力于培養每一位學生對卓越的追求和渴望，包括帶著勇氣、風度和慈悲心為世界服務的決心。科技在這一進程中發揮著不可替代的作用。

圣卡塔琳娜學校 Mary Kieran 修女紀念圖書館內的視頻墻系統帶給學生專業級的協作體驗

    項目挑戰

    改造后的 Mary Kieran 修女紀念圖書館并非單純用于藏書。它在收藏大量非虛構和虛構類書籍，以及令人印象深刻的參考材料的同時，也設有各種大小不同的空間，可用于個人學習、小組學習、課外輔導、會議及開放活動等。此外，這里還有一個空間集成視頻會議功能。作為學生、師生及員工之間進行交流討論的場館，其需要合適的工具和技術來支持此類互動。

    視頻會議空間的 AV 系統原先采用 1 個 3x3 的拼接墻，可接收來自機柜及外接的 HDMI 和 USB 信號源設備的內容。系統控制應足夠簡單直觀。視頻會議是該空間的原始設計目標之一，目的是讓與會者能同時看到彼此并共享內容。校方選擇與集成商 EKC Enterprises 合作，由他們負責設計安裝可滿足其應用需求的拼接墻系統。

    SCS 全新改造的圖書館不僅設計得溫馨舒適，還搭載了 Extron Quantum Ultra 拼接墻處理器等可實現高效溝通及協作的高性能技術設備。

    Amie Johnson, 項目經理

    EKC Enterprises

    解決方案

    視頻墻系統被集成在 Mary Kieran 修女紀念圖書館一個較大的空間內，用于支持高端會議演示，以及本地和遠程視頻會議。現場信號源設備包括電腦、Apple TV® 以及與室內 (如門邊立柱) 墻面板 HDMI 輸入端對接的個人設備。演示內容可從多個位置被共享至大屏幕。

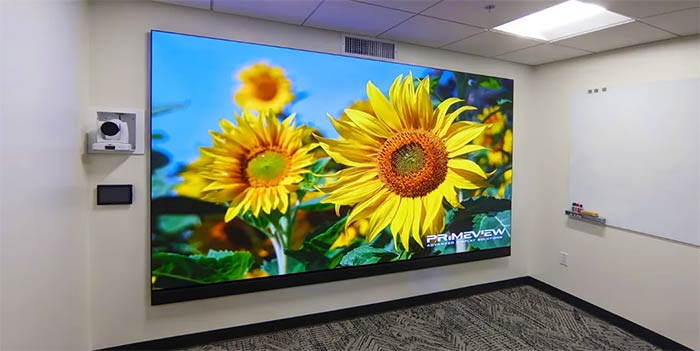

    AV 系統以 Primeview FusionMAX™ 138" FHD Pro LED 顯示器為核心，并由 Extron Quantum Ultra 305 超高帶寬 4K 拼接墻處理器來為其保駕護航。AV 及控制信號通過 Extron DTP 發送器和接收器經由 CATx 屏蔽電纜進行傳輸。AV 系統設備及各種信號源設備均被安裝在會議空間隔壁設備間的機柜內。

    Extron Quantum Ultra 將內容演示升級為互動式學習

    Quantum Ultra 拼接墻處理器采用五插槽機箱，內部配置有 HDMI 輸入板和 DTP® 雙絞線輸出板。該設備可直接接收來自 HDMI 信號源設備的 AV 信號內容。而 Extron USB 切換器 則可將來自計算機等設備的 USB 信號轉換為 HDMI 信號。EDID 和輸出分辨率可進行設置，以匹配 FusionMAX 拼接墻及其原始分辨率 (1080p)。處理器采用 HyperLane® 視頻總線，其高達 400 Gbps 的吞吐量可提供無與倫比的實時性能表現，滿足 LED 拼接墻的高帶寬需求， 并能夠同時對來自多路信號源的視頻進行快速高效的圖像解析度轉換及演示。

獲得授權的學生可使用視頻墻來練習其演講技能，并參與場內舉行的預定活動

    之所以選用 Quantum Ultra，是因其具有豐富的功能特性，及超長的運行時間。此外，它還支持靈活的開窗功能，可在學生社團會議等活動期間，滿屏顯示經解析度轉換的無縫畫面。Extron 專有的 Vector™ 4K 圖像解析度轉換技術可控制圖像的升頻和降頻轉換。集成商團隊將多款拼接預設程序整合至系統內，使得用戶可輕松選擇滿足其應用需求的窗口布局。

    為實現機柜內處理器和視頻墻之間的信號傳輸，顯示器后方安裝有 Extron DTP® 接收器。系統設計師選擇該型號產品是因其可將接收到 DTP 信號轉換為 HDMI 格式，也可支持控制和模擬音頻信號，并能在長達 100 m (330') 的傳輸距離內保持信號完整性。

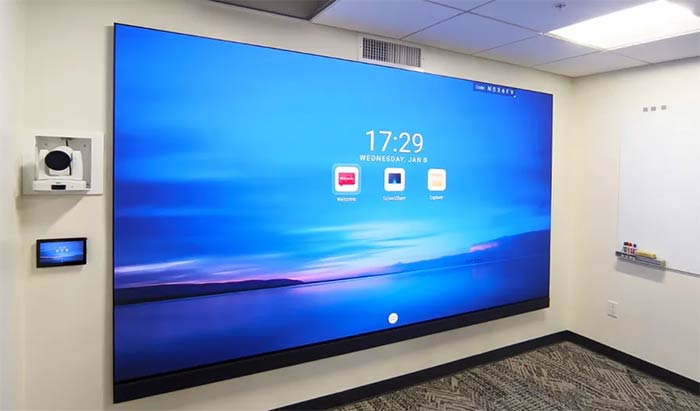

    安裝在 LED 旁邊的 Extron 7" 墻面型 TouchLink® Pro 觸摸屏對于 AV 系統控制。它與機柜內的 Extron IP Link® Pro 控制處理器協同工作。定制化的觸摸屏界面對新手和有操作經驗的用戶都十分友好。

    當校方?jīng)Q定將圖書館原有的 3x3 的拼接墻升級為現在的 LED 直顯顯示器時，Extron Quantum Ultra 處理器的模塊化設計讓整個設計方案通過簡單的重新配置即可實現，進而以最快的速度完成所需的窗口化布局，并確保信號的完整性。

    Chris Burford, CTS, A/V 設計師 / 預算師

    EKC Enterprises

    成果反饋

    從概念設計到交付使用，整個項目耗時 7 個月。擁有 Extron Quantum Ultra 305 拼接墻處理器這一強大后盾支持的圖書館 LED 大屏幕被認為是校園內最具使用價值的工具。學生和教職員工都對室內多元化功能所帶來的圖像品質、窗口靈活性和系統穩定性贊賞有加。總體而言，全新的 AV 系統正在幫助 Santa Catalina School 達成其目標 - 讓學生提出更有深度的問題，做出更勇敢的選擇，成為更果敢的領導者，并擁抱其最具精神內涵和最真實的自我。
