位于俄亥俄州 Gambier 的 Kenyon College 是一所四年制文理學院。這所被自然美景環抱的學校已有 200 年的歷史，位列“新常春藤”院校的前 25 名。West Quad 是這所知名院校的新校區，由三座多層建筑構成，均搭載先進的視音頻技術。

    CHALLENGES

    項目挑戰

    West Quad 校區設有主動學習/沉浸式/傳統教室、報告廳、實驗室、研討室、會議室以及從小型工作室到大型演示場館等各種規模的空間。各大樓都需要極富靈活性的專業 AV 系統來支持不同應用環境的基礎和專業功能需求。各空間應支持互聯以滿足資源共享及分會場應用需求。

    AV 設備的部署應參照其他校區建筑，構建標準化配置。部分房間可按需集成額外的 AV 系統功能。系統需滿足從可直觀控制的室內演示到各空間互聯及分會場應用等需求。樓內還需為移動設備提供輕松便捷的 HDMI 和 USB 連接。這些數字及電源接口可根據室內布局被部署至講臺、邊柜、桌面、墻面及地板。

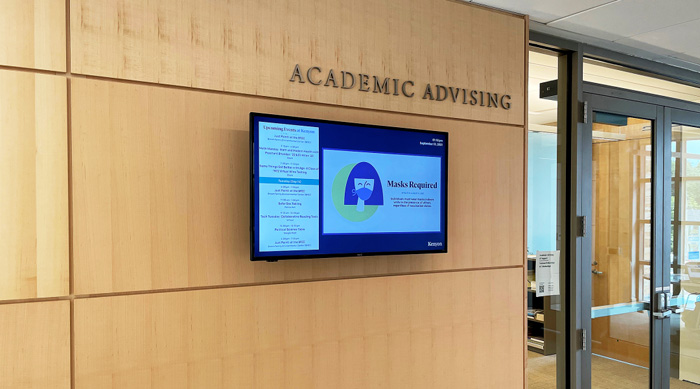

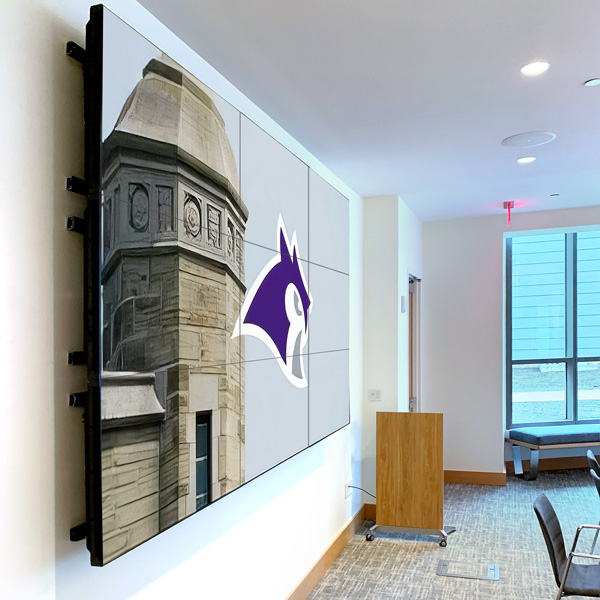

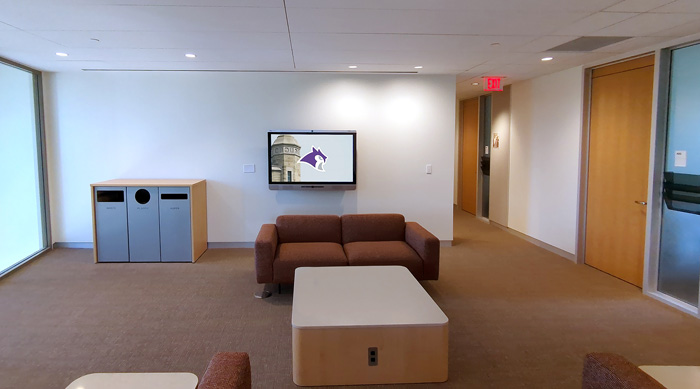

    各房間至少安裝 1 套天花板吊裝投影系統或墻面安裝顯示器， 必要時，通過多臺安裝在移動推車上的輔助顯示器來增強視覺效果。除此之外，樓內還需支持尋呼功能及數字標牌。控制方面，使用相同或類似的系統界面和屏幕布局能讓教職員工和學生在不同教室系統的操作之間無縫過渡，無需技術部門的協助。

    考慮到 West Quad 未來的使用頻率較高，系統需提供本地房間占用情況數據，并通過校園現有的房間預定系統軟件來管理各房間日程安排。

    最后，系統應能夠在無需替換現有設備的基礎上，實現面向未來的擴展升級。而擴展后的系統應支持更多房間及大樓的互聯。此外，校方還希望集成相同的設備，從而可加快系統擴展進度，并達到降低成本和簡化系統維護的目的。

    SOLUTION

    解決方案

    我們與校方代表一起對不同技術和品牌的產品進行了評估，以期為 West Quad 全新大樓找到最優解決方案，最終我們一致認為 Extron 的 NAV Pro AVoIP 是理想之選。

    Kenyon 學院聘請 NV5 和 Radiant Technology 為其提供系統設計和集成部署。校方及 NV5 團隊一致通過了基于 Extron NAV® Pro AVoIP、DTP® 和控制等技術的設計方案。

    其中，NAV Pro AVoIP 系統可通過校園網絡實現 West Quad 校區所有房間的互聯。而 AV 切換解決方案則為其提供高品質的視頻、清晰無瑕的聲音以及便捷的用戶操作體驗。學院日常需維護 100 多間教室及學習和會議空間的演示設備。其 AV系統多由單/多臺計算機，視頻投影系統/大屏顯示器，以及墻面/桌面的視音頻連接構成。多數房間還配備其他信號源設備，如光盤播放器、實物展臺、智能交互顯示器、網絡攝像頭和支持屏幕鏡像的 Apple TV®。此類 AV 設備組件通常安裝在本地機柜內。

    部分有特殊需求的房間 (如 Oden Hall 的禮堂，以及三座大樓內的各類演示及研討空間， 和 Chalmers 圖書館的演示錄播工作室) 需額外配備自動錄制啟動及環境控制等功能。此類 AV 系統可為現場演示和小組討論提供可選的 AV 信號分配，在此過程中，麥克風及節目音頻可通過 AES67 被路由至 Dante® 網絡以進行分配。

    雖然各教學樓及空間的用途各異，但 Extron 系統的靈活性和可靠性使得同類型產品能夠支持各種環境應用，并滿足其技術需求。

    Extron 賦予我們全新系統更加卓越的靈活性。通過 NAV 讓移動式機柜和顯示器能夠按需被靈活接入場內的不同區域，這無疑是最佳的解決方案。

    01 NAV 引領分布式系統新潮流

    之所以選用 Extron NAV Pro AVoIP 系統，是因為這一高性能的解決方案可實現卓越的系統靈活性、信號完整性以及視頻的解析度轉換。所有空間內 NAV 編解碼器的運行均基于本地交換機，且解碼器可輸出與各顯示設備分辨率相匹配的信號內容。因教學空間的布局會定期調整，所以各房間均配備有 NAV 終端。其連接點分布在墻面、地板及家具內。

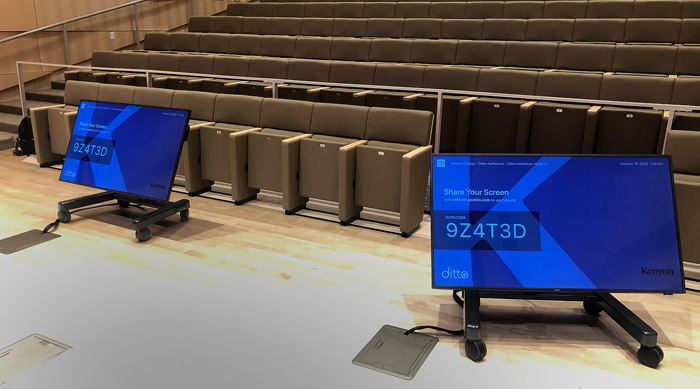

    禮堂、研討室及演示場館采用相似的靈活系統設計，多使用標準化的產品和連接選項。額外部署的 NAV 終端用于支持移動推車上的輔助顯示器，并為個人設備（如演講嘉賓的筆記本電腦或小組成員自帶的信號源設備）提供視音頻連接。

    多個空間可通過 NAV 系統進行互聯，以實現分會場應用。例如，禮堂的演示內容可被共享至輔助會議室或演示空間。與此同時，Chalmers 圖書館特展室活動的盛況亦可被共享至部分教室，讓同學們遠程體驗。共享內容為場內展品及通過攝像頭采集的實時畫面及音頻。

    我們之前確實有些擔心設備的頻繁插拔會影響其穩定性，但事實證明，連接非常穩固，且視音頻信號的品質始終如一。

    02 Pro DSP 提供音頻混音及處理

    NV5 的設計師為室內選配了 Extron DMP Plus 系列數字信號處理器和 XPA 系列功率放大器，并表示這些產品大大簡化了講師的混音操作以及技術支持團隊的維護工作。部分型號支持多達 12 個 AEC (回聲消除) 通道及 Dante 功能。AEC 可確保講座、演示以及存檔時純凈無瑕的原始音質。混音器的 FlexInput 功能可處理來自 Dante 設備的音頻，從而讓 Dante 通道可替代本地麥克風/線路輸入完成音頻路由。這也使得所有 DSP 功能 (包括 AEC) 都可被整合至 Dante 音頻輸入。

    03 系統控制及房間預定

    TouchLink® Pro 觸摸屏可提供直觀的 AV 系統控制，并有多種尺寸及規格可選。它們可被安裝至講臺、墻面或其他家具表面，并為各種類型的空間提供定制化的 GUI 界面。這些觸摸屏可與 IP Link® Pro 控制處理器協同工作，以實現對 AV 系統的監控，部分還支持室內燈光、窗簾及投影機升/降等環境控制。

    集成用戶界面升級 LinkLicense® 的控制處理器可將個人設備作為 AV 系統控制的主界面。教職員工對如此靈活的控制選項贊不絕口。

    房間門口安裝有操作便捷的 Extron TouchLink Room Scheduling 觸摸屏，以便于房間預定及日程管理。教職員工可查看房間實時占用情況，并按照屏幕提示預定房間及場館。此款觸摸屏可直接對接學院現有的日程管理及預約平臺。集成商通過其電腦上安裝的 Extron Room Agent™ 軟件，輕松高效地完成了觸摸屏界面的配置。學院的支持團隊已開始將 Extron 的 GlobalViewer® Enterprise 軟件整合至現有系統，實現對整個校園的遠程監控及維護。

    專業級的 AV over IP 系統適用于主動學習環境，將 NAV 系統部署至教學、行政和圖書館大樓內的教室、會議室及多功能空間是最明智的選擇。

    04 一鍵式演示記錄

    Chalmers 圖書館設有數字化協作工作室。這是一間演示記錄工作室，可一鍵記錄并將內容存儲至用戶自帶的 U 盤中。

    Extron SMP 系列流媒體處理器是整個 AV 記錄系統的核心。它與其他 AV 系統設備一起被安裝在邊柜內。柜頂的 Extron 觸摸屏在這里用于對 SMP 系列的遠程控制。其界面設有錄制“開始/停止”，以及“暫停”和“章節標記”按鍵。桌面亦提供 USB 接入端口。

    成果反饋

    NAV Pro AVoIP 系統性能穩定，完全滿足了 Kenyon 學院全新 West Quad 校區建筑內的所有需求。盡管各種信號源和移動安裝的顯示器頻繁插拔，但是編碼器及圖像解析度轉換解碼器始終保持正常、穩定的工作狀態。

    Kenyon 學院的 West Quad 校區是一個分多階段建造的項目，從最初的建筑施工及招標，到三幢大樓的系統全部調試完成，共歷時約三年。NAV 和 DTP 系統以及其他 Extron 產品均各司其職，保持穩定運行。這一由校方提出構想，并由集成商憑借 Extron 技術成功落實在 West Quad 的先進系統令校內師生都受益匪淺。

    學院正憑借全新教學樓的先進技術令其多角度解決問題及跨學科建立聯系的方式得到具象化的呈現。West Quad 正在幫助他們的學生準備好迎接甚至引領這一復雜多變的世界。
