你還在眼饞那些有著高清晰度的投影機么？其實我也一樣!我們并非因?yàn)樗�的昂貴而感到心虛，而是我們知道我們要的是什么。今天我們會從做顯示器開始手把手的教你DIY一臺投影機！千萬不能錯過啊！

自制投影機所使用的零部件介紹

    這是我們DIY投影機主體部分的設計圖。中間為L(zhǎng)CD（液晶顯示器），LCD兩側的紅線分別代表兩片菲涅耳透鏡。顯示器左側圓柱形的是充當光源的400瓦的金屬鹵化物燈泡，燈泡后的弧形代表反射鏡。顯示器左側的正方形為投影機的鏡頭。紅色的箭頭代表光的走向。

    ＤＩＹ一臺投影機并不是什么新想法，做起來也并不困難。只要把電腦上的液晶顯示器拆下來，在它后面放上一臺很亮很亮的燈，再運用些光學技術就可以啦！你可能會問：“那真是臺投影機么？”你也可能會疑惑為什么為省下幾千塊錢去自己做投影機呢。因?yàn)楹芏嗳瞬⒉幌嘈耪搲�里的話，那么今天我們就按照論壇里的方法做給你看！

    論壇上對如何自制一臺投影機已經有了很詳盡的描述，在這里我們將給您做一個簡單的翻譯，幫你做一臺便宜又實惠的DIY投影機。設計上是非常簡單的：以燈為光源去反射顯示器，在顯示器后與光源正相對的位置放置一面菲涅耳透鏡以便能夠最大限度的穿過顯示器，而另一面菲涅耳透鏡的作用是將光匯聚到反射鏡上。

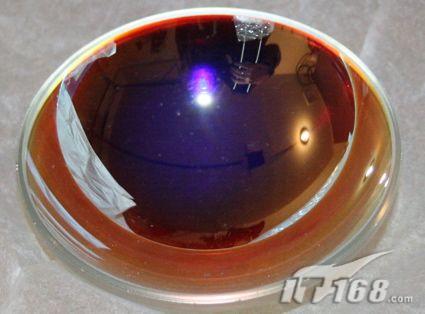

“Pro”反射鏡，放置于光源后

    液晶顯示器是我們這臺投影機成功與否的關鍵。現在的液晶顯示器便宜了很多性能也不錯，而且對比度也有了很大的提升。對我們而言選擇一個易于拆解的顯示器是非常重要的。顯示器的大小很關鍵，因?yàn)槠湫吞?hào)大小會直接影響到鏡片的大小和我們將要做的外部輪廓的大小。今天我選擇的是三星940MW-SV是一個有著 19英寸，8ms的寬屏顯示器。它有著700：1的對比度和0.294mm像素。這款顯示器的Native Resolution是1440×900，有著16:9的寬屏顯示器并采了用720線逐行掃描格式（720P）。其良好的性能可以幫助我們很好的完成今天的任務。更為重要的是我們的這個顯示器幾乎可以接收到任何的輸入數據。

三星940MW-SV顯示器，這臺DIY投影機的重要組成部分

    我們的投影機還需要個可以兼容DVI(支持HDCP),VGA,S-Video格式的轉換器，最好還可以和大多數硬盤相匹配。我們本想DIY一個視頻模式轉換器，但卻沒有辦法把外界的信息傳到pc的硬盤中去，所以我們用HD TIVO來代替。

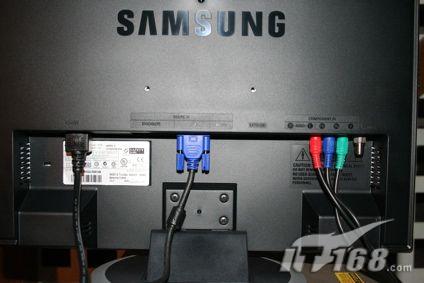

連接在顯示器上的數據輸入線，請注意相應的位置
